So, habe auch mal wieder ein wenig Zeit investiert!

Ziel war es das Cono-Flex Logo auf zwei Karpfenruten zu bringen! Nicht einfach!!!

Da die Conoflex-Glasfaserblanks einen recht dicken Durchmesser über dem Rollenhalter haben muss da auch ein vernünftig großes Logo drauf. Hierzu musste ich mir erst mal ein neues Werkzeug zum Weben basteln, da ich bei meinen bisherigen nur rund 50 Fäden unterbringen kann - brauche aber 62!

Als erstes habe ich 62 rote Fäden paralell zum Blank angebracht, denn ebensoviele blaue und noch eine Schicht weiße. Der Wickelfaden ist ein schwarzer.

Leider habe ich das Projekt aus Zeitgründen abgebrochen! Die Ruten sollen bis Anfang der Woche fertig werden was ich niemals schaffen kann (soll ja auch was aussehen)

Das was man auf dem Bild sieht (knapp die Hälfte des Logos) hat bereits rund 20 Stunden gedauert! Schätze weitere 10-15 Stunden würden folgen - und dann ist da noch die 2. Rute..... Auf der Unterseite geht die Weberei ja mit einem Schriftzug "11 ft 2,5 lb" weiter. Werde heute Abend alles wieder runter schneiden und einen Aufkleber auf die Oberseite machen - habe ich mir heute schon drucken lassen. Auf der Unterseite den Schriftzug werde ich aber einweben.

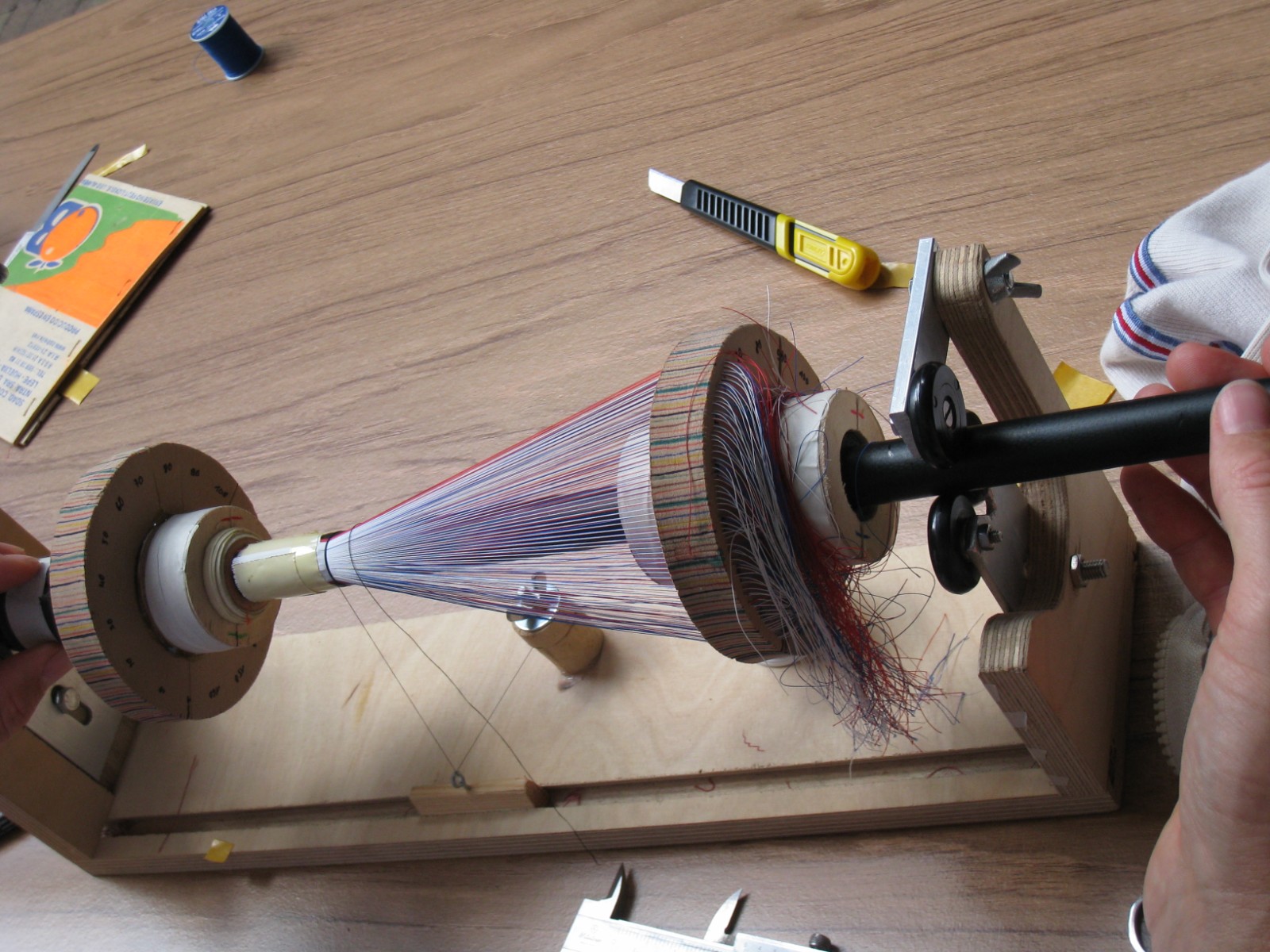

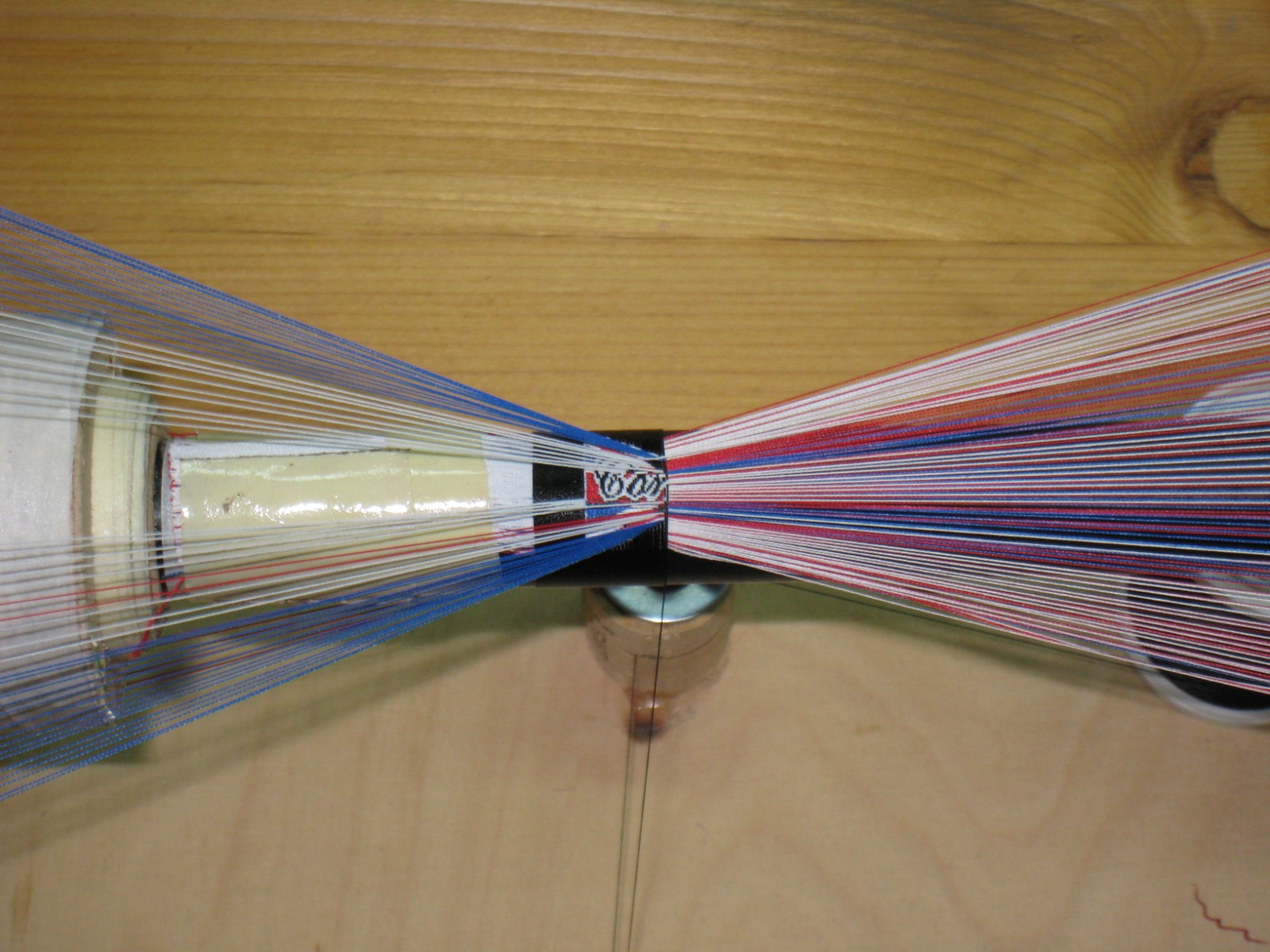

Hier mal ein paar Bilder vom Anfang bis zum 1/2 Ende....

Grüße,

Alex

derextremexxl hat diese Bilder (verkleinerte Versionen) angehängt:
Matilda&Valentin 061 [1600x1200].jpg Matilda&Valentin 062 [1600x1200].jpg Matilda&Valentin 063 [1600x1200].jpg Matilda&Valentin 065 [1600x1200].jpg Matilda&Valentin 067 [1600x1200].jpg
Matilda&Valentin 075 [1600x1200].jpg Matilda&Valentin 077 [1600x1200].jpg Matilda&Valentin 078 [1600x1200].jpg Matilda&Valentin 107 [1600x1200].jpg Matilda&Valentin 114 [1600x1200].jpg



__________________
www.rutenschmied.de
04.09.2009 15:54 derextremexxl ist offline E-Mail an derextremexxl senden Homepage von derextremexxl Beiträge von derextremexxl suchen Nehmen Sie derextremexxl in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
derextremexxl   Zeige derextremexxl auf Karte derextremexxl ist männlich
Administrator


images/avatars/avatar-742.gif

Dabei seit: 30.12.2007
Beiträge: 3.834
Herkunft: Reichelsheim/Odenwal d
Skype-Name: derextremexxl

Themenstarter Thema begonnen von derextremexxl
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

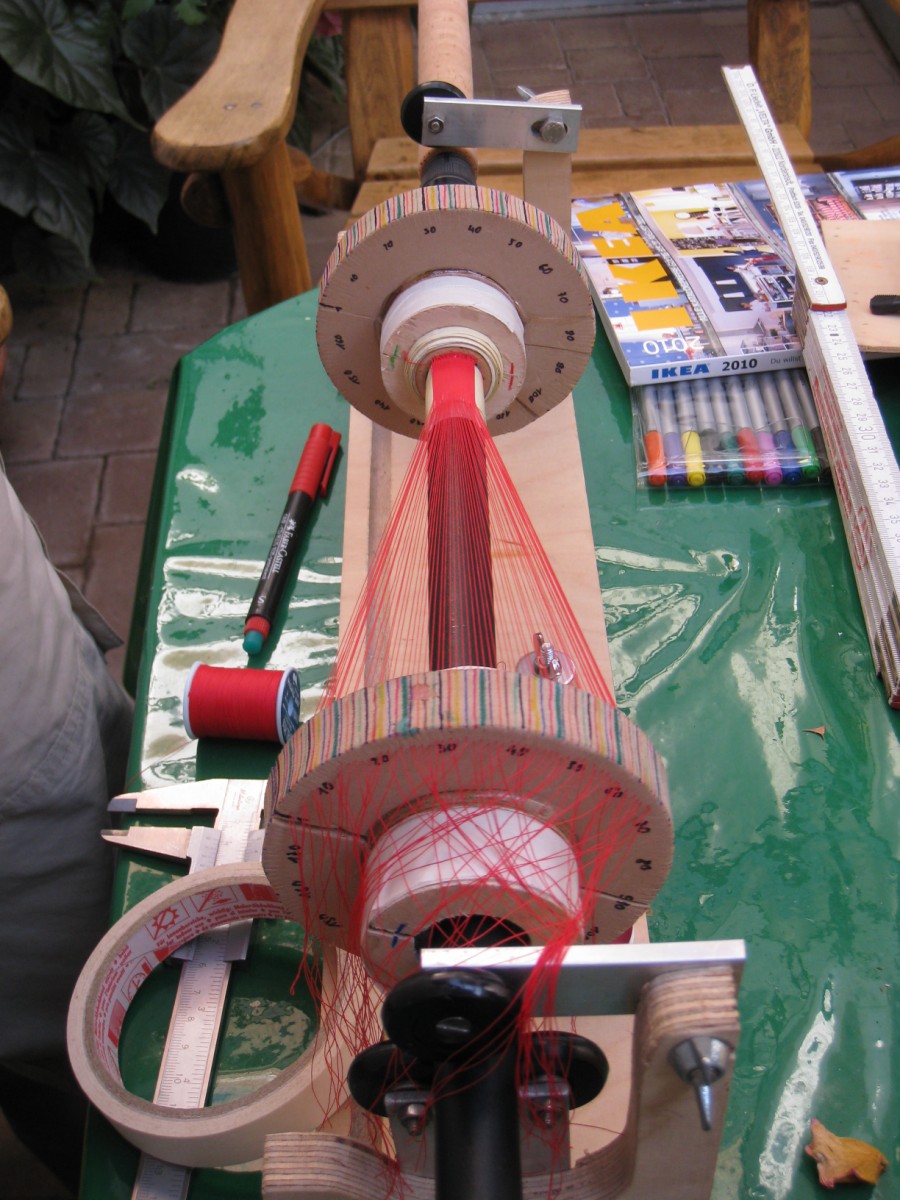

noch ein paar Bilder....

derextremexxl hat diese Bilder (verkleinerte Versionen) angehängt:
Matilda&Valentin 115 [1600x1200].jpg Matilda&Valentin 118 [1600x1200].jpg Matilda&Valentin 123 [1600x1200].jpg IMG_3306 [1600x1200].jpg IMG_3307 [1600x1200].jpg
IMG_3308 [1600x1200].jpg IMG_3309 [1600x1200].jpg IMG_6315 [1600x1200].jpg IMG_3312 [1600x1200].jpg



__________________
www.rutenschmied.de
04.09.2009 15:58 derextremexxl ist offline E-Mail an derextremexxl senden Homepage von derextremexxl Beiträge von derextremexxl suchen Nehmen Sie derextremexxl in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
habitealemagne   Zeige habitealemagne auf Karte habitealemagne ist männlich
Moderator


images/avatars/avatar-1922.jpg

Dabei seit: 01.03.2008
Beiträge: 4.080
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Wahnsinn!!

Schild7

Ist die Frage erlaubt, wie lange so eine Arbeit dauert?

__________________
Sie sollten nicht alles glauben, was Sie denken.

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von habitealemagne: 04.09.2009 16:10.
04.09.2009 16:09 habitealemagne ist offline E-Mail an habitealemagne senden Beiträge von habitealemagne suchen Nehmen Sie habitealemagne in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
derextremexxl   Zeige derextremexxl auf Karte derextremexxl ist männlich
Administrator


images/avatars/avatar-742.gif

Dabei seit: 30.12.2007
Beiträge: 3.834
Herkunft: Reichelsheim/Odenwal d
Skype-Name: derextremexxl

Themenstarter Thema begonnen von derextremexxl
RE: Conof-flex Logo Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Zitat:
Original von derextremexxl......
Das was man auf dem Bild sieht (knapp die Hälfte des Logos) hat bereits rund 20 Stunden gedauert! Schätze weitere 10-15 Stunden würden folgen - und dann ist da noch die 2. Rute.....


Servus Renè

Denke, dass das komplette Logo ca. 30-35 Stunden dauern würde.

Die Erstellung des Werkzeuges hat rund 5 Stunden in Anspruch genommen. In den "Schaumstoff" mussten ja rund 200 etwa 0,7mm tiefe Schlitze mit gleichem Abstand!

Zu beachten ist noch, dass ich hier jetzt die Fäden richtig stramm ziehen müsste, damitsie alle anliegen. Im Moment stehen ja einige noch etwas weit ab was sich aber nach 3-4 weiteren Wicklungen geben würde.


Für ein solches Projekt muss man eigentlich für jeden Rutendurchmesser ein eigenes - ich nenne es mal so - Werkzeug haben. Ist das Blank nur 1mm weniger im Durchmesser müssen ja gleich rund 40 Fäden weniger drauf - also 40 Schlitze weniger. Habe jetzt 3 Wochen Urlaub wo ich sicher mal genügend Zeit finder werde auf ein Stück Blank ein richtig geiles Bild mit 5-6 Lagen Fäden übereinader zu weben - wollte ich eh schon lange mal machen.

Grüße,

Alex

__________________
www.rutenschmied.de
04.09.2009 16:20 derextremexxl ist offline E-Mail an derextremexxl senden Homepage von derextremexxl Beiträge von derextremexxl suchen Nehmen Sie derextremexxl in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
habitealemagne   Zeige habitealemagne auf Karte habitealemagne ist männlich
Moderator


images/avatars/avatar-1922.jpg

Dabei seit: 01.03.2008
Beiträge: 4.080
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Ja bin grad bischen geschlaucht, hab das bloß überflogen(mehr die Bilder).
Da hab ich glatt die Zeitangaben überlesen, naja erst mal duschen und bischen ruhen.

__________________
Sie sollten nicht alles glauben, was Sie denken.
04.09.2009 16:50 habitealemagne ist offline E-Mail an habitealemagne senden Beiträge von habitealemagne suchen Nehmen Sie habitealemagne in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
Jan0487 Jan0487 ist männlich
User


images/avatars/avatar-49.jpg

Dabei seit: 26.01.2008
Beiträge: 424
Herkunft: Ratzeburg
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hammer... ich will mich ja auch schon lange ans webben ranwagen Daumenhoch3 Dein selbergebauter wonderweaver sieht klasse aus ich glaub ich muss den mal nachbauen großes Grinsen großes Grinsen großes Grinsen
04.09.2009 19:17 Jan0487 ist offline E-Mail an Jan0487 senden Beiträge von Jan0487 suchen Nehmen Sie Jan0487 in Ihre Freundesliste auf Fügen Sie Jan0487 in Ihre Kontaktliste ein
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
leski   Zeige leski auf Karte leski ist männlich
User


images/avatars/avatar-197.jpg

Dabei seit: 26.02.2009
Beiträge: 591
Herkunft: Amberg/Oberpfalz
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Lachen-5 Einfach crazy!!!

__________________
Winken1 MFG Tobi
____

Tackle + Angelsüchtig Lachen-5
04.09.2009 19:24 leski ist offline E-Mail an leski senden Beiträge von leski suchen Nehmen Sie leski in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
Slotti Slotti ist männlich
User


images/avatars/avatar-486.jpg

Dabei seit: 20.02.2008
Beiträge: 1.036
Herkunft: Saarland
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Alex,

mein tiefsten Respekt !! , für sowas hätte ich nicht annäherend die Geduld und die Nerven.

einfach Hammer Daumenhoch2
04.09.2009 19:52 Slotti ist offline E-Mail an Slotti senden Beiträge von Slotti suchen Nehmen Sie Slotti in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
Sebastian Lucius   Zeige Sebastian Lucius auf Karte Sebastian Lucius ist männlich
User


images/avatars/avatar-381.jpg

Dabei seit: 01.07.2008
Beiträge: 1.312
Herkunft: Oranienburg
Skype-Name: riseb2007
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Uii schick schick...aber 35h wären mir auch zu krass, in der Zeit könnte man 2-3 recht exlcusive Ruten basteln. Mal ganz davon ab, habe ich keinen Plan wie man so etwas im Detail herstellt.
Stell doch einfach mal ne Kamera daneben und filme dich beim arbeiten. Augenzwinkern

__________________
La Gatzo Custom Blog


Catch and Release

GO BIG OR GO HOME!
04.09.2009 20:16 Sebastian Lucius ist offline E-Mail an Sebastian Lucius senden Homepage von Sebastian Lucius Beiträge von Sebastian Lucius suchen Nehmen Sie Sebastian Lucius in Ihre Freundesliste auf Fügen Sie Sebastian Lucius in Ihre Kontaktliste ein
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
derextremexxl   Zeige derextremexxl auf Karte derextremexxl ist männlich
Administrator


images/avatars/avatar-742.gif

Dabei seit: 30.12.2007
Beiträge: 3.834
Herkunft: Reichelsheim/Odenwal d
Skype-Name: derextremexxl

Themenstarter Thema begonnen von derextremexxl
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
OK, ich gebe zu dies hier tat schon etwas weh.... 1.Bild

Habe den Schriftzug bereits neu gewebt und er ist nun fertig - Aufwand ca. 2h

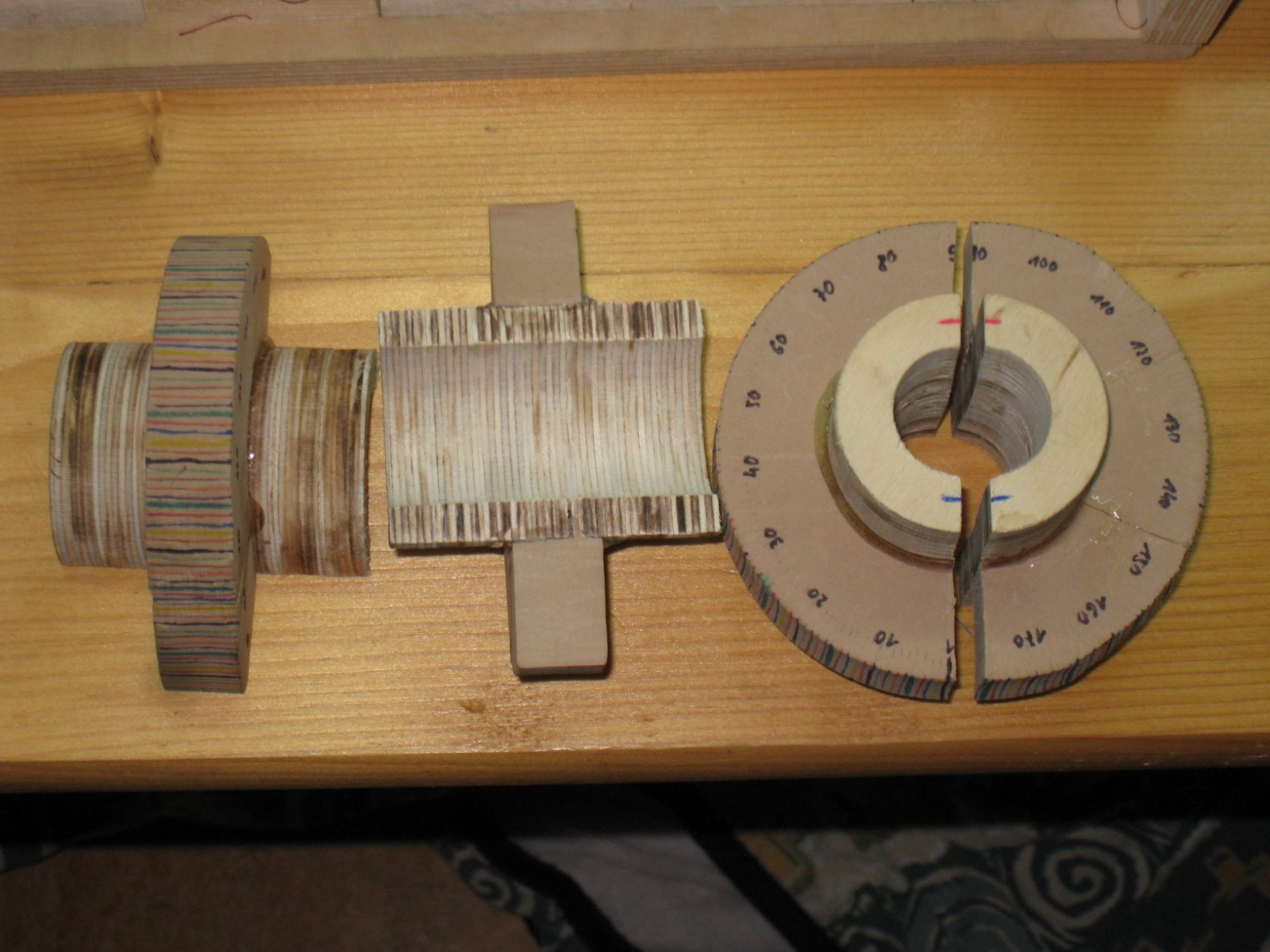

Hier seht ihr auch das "Werkzeug" welches ich mir zum Weben gebastelt habe. Ich habe mit mehrere Ringe aus Multiplex ausgeschnitten und zu einem Zylinder von rund 6,5cm Länge geklebt. Diesen habe ich dann der Länge nach geteilt/aufgesägt.

Nun bin ich hin gegangen und habe mir 2 Ringe "Schaumstoff" so zurecht geschnitten, dass der innere Ring die Größe meines Zylinders hatte und der äußere etwa 4cm im Durchmesser größer war. Den Holz-Zylinder habe ich mit Klebeband wieder zusammen getapt und den Schaumstoffring mittels 2k Kleber etwa mittig gut fest geklebt. Jetzt habe ich den Schaumstoffring dort aufgeschnitten wo auch mein Zylinder auseinandergeschnitten ist. Nun brauchte ich "nur noch" so viele Einschnitte zu machen wie ich für meine Rute benötigte. Jeden 10. Schnitt habe ich mit Zahlen von 10-180 versehen und schwarz markiert. Die anderen Einschnitte dazwischen haben jeweils eine andere Farbe bekommen. Z.B. **1 bronze, **2 gelb, **3 blau, usw.

Jetzt kann man die Webvorrichtung schön an einer Rute fixieren indem man entsprechend dem Durchmesser etwas zum Blank hin unterfüttert und den Zylinder mit Tape zusammenklebt. Viel Spass bei Finger verknoten.... Nase

Viele Grüße,

Alex

derextremexxl hat diese Bilder (verkleinerte Versionen) angehängt:
IMG_3314 [1600x1200].jpg IMG_3315 [1600x1200].jpg IMG_3317 [1600x1200].jpg IMG_3318 [1600x1200].jpg IMG_3320 [1600x1200].jpg



__________________
www.rutenschmied.de
04.09.2009 21:45 derextremexxl ist offline E-Mail an derextremexxl senden Homepage von derextremexxl Beiträge von derextremexxl suchen Nehmen Sie derextremexxl in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
Pendergast   Zeige Pendergast auf Karte Pendergast ist männlich


images/avatars/avatar-1465.jpg

Dabei seit: 07.05.2009
Beiträge: 1.156
Herkunft: Bodensee
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Rocker
Yes, so muss das sein! 20 Stunden Arbeit und dann wegschneiden.
Respekt

Die Arbeit hat sich aber gelohnt!!! Sah sehr gut aus!

__________________
Grüße
Oli/Pendergast

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von Pendergast: 05.09.2009 00:08.
05.09.2009 00:06 Pendergast ist offline E-Mail an Pendergast senden Beiträge von Pendergast suchen Nehmen Sie Pendergast in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
Hamiota   Zeige Hamiota auf Karte Hamiota ist männlich
User


images/avatars/avatar-103.jpg

Dabei seit: 18.01.2008
Beiträge: 944
Herkunft: Erde/EU/D/NRW/Wupper tal
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Bin begeistert von deiner Arbeit und Geduld! Aaaber - hast du sonst nichts zu tun? Hattest du nicht auch mal eine Familie? großes Grinsen

__________________
Wenn du willst daß es gut wird mach es selbst

Gruß Georg
---------------------------------------------------------------
www.catchless-release-force.de.vu
05.09.2009 10:54 Hamiota ist offline E-Mail an Hamiota senden Homepage von Hamiota Beiträge von Hamiota suchen Nehmen Sie Hamiota in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
derextremexxl   Zeige derextremexxl auf Karte derextremexxl ist männlich
Administrator


images/avatars/avatar-742.gif

Dabei seit: 30.12.2007
Beiträge: 3.834
Herkunft: Reichelsheim/Odenwal d
Skype-Name: derextremexxl

Themenstarter Thema begonnen von derextremexxl
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
So, jetzt darf die 1. Lackschicht drauf

Auf der Unterseite ist der Schriftzug samt Einhängeöse und auf die Oberseite der Rute kommt dort auf die 1. Lackschicht der Conoflex-Aufkleber. Dieser wird dann noch mind. 1 mal mit Lack überzogen.

Grüße,

Alex

derextremexxl hat diese Bilder (verkleinerte Versionen) angehängt:
IMG_3321 [1600x1200].jpg IMG_3322 [1600x1200].jpg IMG_3323 [1600x1200].jpg



__________________
www.rutenschmied.de
06.09.2009 15:06 derextremexxl ist offline E-Mail an derextremexxl senden Homepage von derextremexxl Beiträge von derextremexxl suchen Nehmen Sie derextremexxl in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
Hamiota   Zeige Hamiota auf Karte Hamiota ist männlich
User


images/avatars/avatar-103.jpg

Dabei seit: 18.01.2008
Beiträge: 944
Herkunft: Erde/EU/D/NRW/Wupper tal
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Stumm vor staunen Augenzwinkern

__________________
Wenn du willst daß es gut wird mach es selbst

Gruß Georg
---------------------------------------------------------------
www.catchless-release-force.de.vu
06.09.2009 15:10 Hamiota ist offline E-Mail an Hamiota senden Homepage von Hamiota Beiträge von Hamiota suchen Nehmen Sie Hamiota in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
karpfenkuno   Zeige karpfenkuno auf Karte karpfenkuno ist männlich
User


Dabei seit: 06.02.2008
Beiträge: 450
Herkunft: München
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hallo Alex,
das ist echt der Wahnsinn
Respekt Respekt Respekt Respekt
07.09.2009 10:58 karpfenkuno ist offline E-Mail an karpfenkuno senden Beiträge von karpfenkuno suchen Nehmen Sie karpfenkuno in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
Baumstruktur | Brettstruktur
Gehe zu:
Neues Thema erstellen Antwort erstellen Zum Portal
Rutenbauforum » Wicklungen » Webtechnik » Conof-flex Logo

Impressum

Datenschutzerklärung (DSGVO)

Forensoftware: Burning Board 2.3.6, entwickelt von WoltLab GmbH
