hilfe! problem mit shimanorolle

Autor

Beitrag

« Vorheriges Thema | Nächstes Thema »

michl82

User

Dabei seit: 01.01.2009
Beiträge: 189
Herkunft: SHA

hilfe! problem mit shimanorolle

Zitatantwort auf diesen Beitrag erstellen

Hallo Leute,

habe heute eine alte Rolle (Twin Power 1000) komplett neu geölt/gefettet.

Leider nun mit einem kleinen Problemchen....

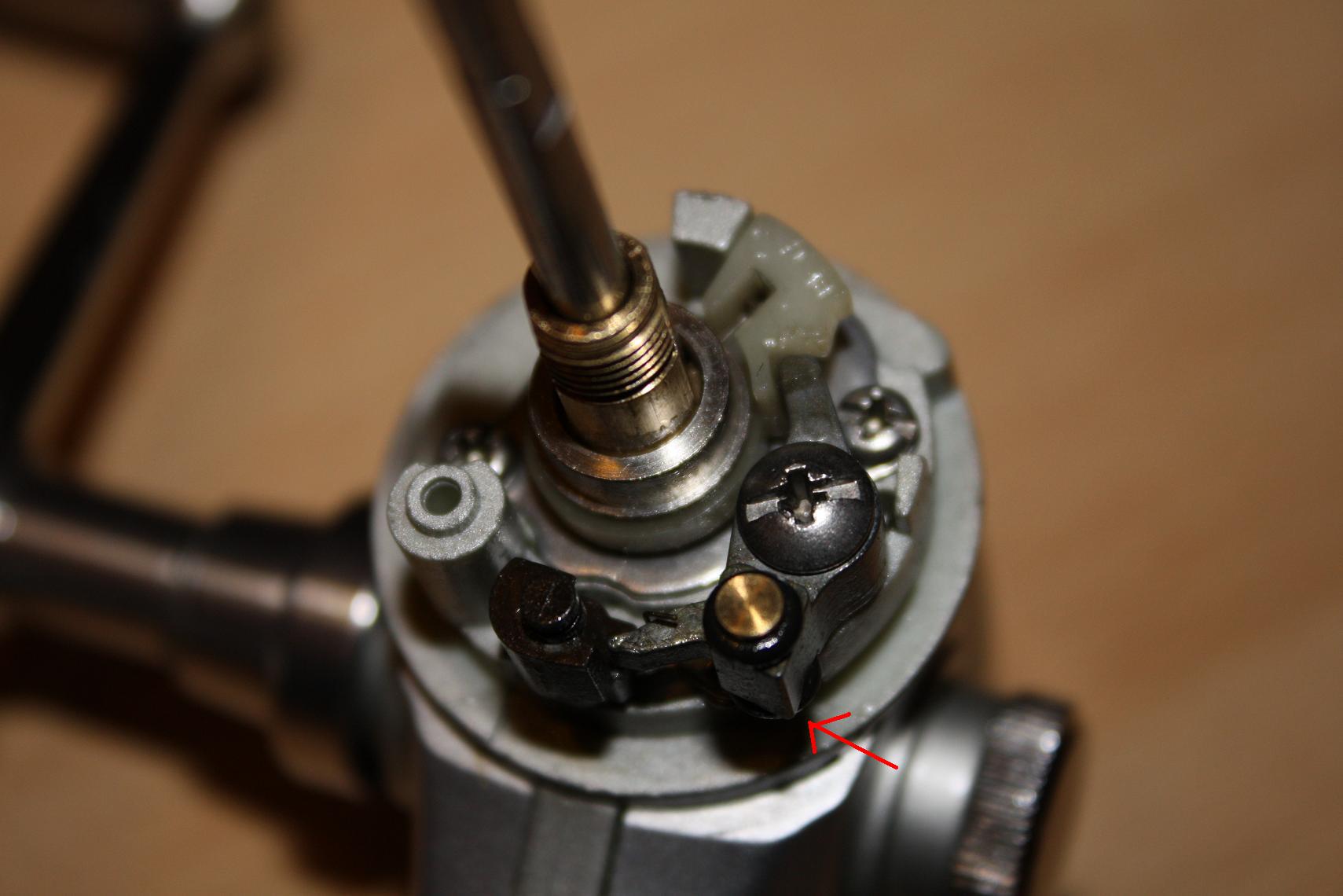

Nach dem Zusammenbauen klackert die rolle beim einschalten der Rücklaufsperre wie wild (das teil mit dem roten Pfeil klackert über die Verzahnung im Rotor)

hatte bis dato nie ein Problem mit diesen teilen aber irgendwie hängt hier der Wurm drinnen.

Kann mir hier jemand helfen oder kennt jemand das Problem?

Schonmal besten Dank

michl82 hat diese Bilder (verkleinerte Versionen) angehängt:

Dieser Beitrag wurde 2 mal editiert, zum letzten Mal von michl82: 24.02.2010 22:17.

24.02.2010 22:15

Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.

michl82

User

Dabei seit: 01.01.2009
Beiträge: 189
Herkunft: SHA

Themenstarter Thema begonnen von michl82

keiner eine ahnung?

stehe gerade echt auf dem schlauch und komme nicht weiter.

25.02.2010 19:12

fisherman82

User

Dabei seit: 24.05.2008
Beiträge: 416
Herkunft: früher Saarland,jetzt RLP

ich würd dir gerne helfen, leider hab ich keine solche Rolle und kann nicht live nachschauen... Und mit den Bildern allein kann ich nix sagen. Hoffe du findest Hilfe...

__________________
Gruß

Philipp

25.02.2010 20:09

Nehmen Sie fisherman82 in Ihre Freundesliste auf

michl82

User

Dabei seit: 01.01.2009
Beiträge: 189
Herkunft: SHA

Themenstarter Thema begonnen von michl82

hi,

jep, ist leider nicht mehr das neueste modell, ist noch eine twin power mit rosenholzgriff.

gleiches system ist in den alten stradics und modelle die um 1995 produziert wurden.

mich macht das knarren echt wahnsinnig, erstrecht weil ich den grund hierfür einfach nicht finden kann.

25.02.2010 20:15

Wolfgang
User

Dabei seit: 27.01.2010
Beiträge: 22

Es könnte sein das Du beim demontieren eine Feder hast fallen lassen.Diese sind recht klein aber eminend wichtig.
Aus Deinen Bildern kann ich leider wenig Infos entnehmen.

25.02.2010 20:42

Nehmen Sie Wolfgang in Ihre Freundesliste auf

michl82

User

Dabei seit: 01.01.2009
Beiträge: 189
Herkunft: SHA

Themenstarter Thema begonnen von michl82

hallo,

nein, es sind wirklich alle federn da, leider habe ich hier keine verloren oder vergessen.

kann gerne noch andere bilder machen bei interesse, welche stellen wären denn interessant?

gruß

25.02.2010 20:45

Wolfgang
User

Dabei seit: 27.01.2010
Beiträge: 22

Hast ne PN

25.02.2010 21:05

Wolfgang
User

Dabei seit: 27.01.2010
Beiträge: 22

Hab zwei Möglichkeiten eingezeichnet
1.rot -die Kante muss hinter diese Nase
2.grün-das Teil muss gedreht werden und wie eingezeichnet hinter diese Nase fassen

Entschuldige wenn es nicht stimmt,aber ich versuch nur zu helfen anhand Deiner Bilder(auf dem anderen ist noch weniger zu erkennen)

Fällt mir noch was ein,Du hast die Rolle doch noch nicht komplett zusammen,es kann sein wenn Du jetzt drehst,in diesem Zustand das es rattern muss,dh das die Rolle komplettiert werden muss um das anschlagen zu verhindern.(?)

Dieser Beitrag wurde 2 mal editiert, zum letzten Mal von Wolfgang: 25.02.2010 21:35.

25.02.2010 21:29

michl82

User

Dabei seit: 01.01.2009
Beiträge: 189
Herkunft: SHA

Themenstarter Thema begonnen von michl82

hallo wolfgang,

danke schonmal für deine tips werde ich morgen früh gleich ausprobieren

rolle ist gerade komplett zusammengebaut (das rot markierte teil drückt auf die zähne die im Rotor verbaut sind) und produziert das geräusch

leider lässt sich das von dir grün markierte teil nicht drehen (ist ganz hinten mit dem schieberegler für rücklaufsperre ein/aus verschraubt

wenn ich den schieberegler betätige (rücklaufsperre aus) dann drückt das grüne teil das rote teil in richtung achse und das geräusch ist weg.

(die kleine Feder die das rote teil hält, drückt nach aussen)

mensch mensch, wenn ich mir meinen text durchlese kapier ich ihn langsam selbst nicht mehr

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von michl82: 25.02.2010 21:44.

25.02.2010 21:44

Wolfgang
User

Dabei seit: 27.01.2010
Beiträge: 22

Naja kriegste schon hin, schaue morgen wieder rein.

25.02.2010 22:41

michl82

User

Dabei seit: 01.01.2009
Beiträge: 189
Herkunft: SHA

Themenstarter Thema begonnen von michl82

also, hab heute nochmal alles komplett auseinander genommen.

rattern bleibt.

habe deine tips einmal ausprobiert wolfgang, leider ohne erfolg.

laut explosionszeichnung eines modells welches baugleich war, ist die rolle komplett richtig zusammen gebaut.

jedoch klappert es immer noch verwirrt

27.02.2010 21:23

Wolfgang
User

Dabei seit: 27.01.2010
Beiträge: 22

Das ist nat. ein Problem.
Könnte es sein das die Feder,welche die Nase nach aussen zieht diese aber nach innen drücken müsste?
Du hast geschrieben daß das Teil mit dem rotrn Pfeil am Innenteil des Rotors rattert-das hab ich richtig verstanden?
Dann müsste doch dieses Teil generell zurückgezogen werden.
Kann man die Feder von der andren Seite ansetzen/sozusagen rumdrehen?
Scanne doch mal die Zeichnung ein und mach mal noch ein/zwei Fotos.
Ich schaue dann morgen Mittag nochmal rein.

Das bekommen wir hin

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von Wolfgang: 27.02.2010 21:38.

27.02.2010 21:36

michl82

User

Dabei seit: 01.01.2009
Beiträge: 189
Herkunft: SHA

Themenstarter Thema begonnen von michl82

danke wolfgang, optimismus brauch ich langsam :-)

die feder muss von dieser seite drücken, da das rote teil gleichzeitig die rücklaufsperre ist, wenn ich die feder also anderstherum einbaue, habe ich keine rücklaufsperre mehr.

du kannst mir gerne per pn deine email senden, dann kann ich dir die zeichnung per pdf zusenden.

besten dank schon für deine bemühungen

27.02.2010 22:09

ingma

User

Dabei seit: 12.01.2008
Beiträge: 652
Herkunft: wien,1160

Hi Michl,

hab unlängst 2x Baitrunner zerlegt, gefettet, geölt.......

nach meiner Erinnerung laufen hier mehrere Hülsen, Lager, Triebling auf der

Hubstange versuch mal eine der Hülsen die unmittelbar dieses Lager mit Rücklaufsp.

zentriert umzudrehen wenn möglich.

Habe eben diesen Fehler beim zusammen bauen gemacht, bei den Baitr. hat zwar

nichts gerattert aber die Rücklaufsperre hat nicht mehr gegriffen, nach dem

umdrehen der Hülse hatts gefunzt.

__________________
mit Petri Heil ingma

28.02.2010 19:40

Nehmen Sie ingma in Ihre Freundesliste auf

zak

User

Dabei seit: 14.12.2008
Beiträge: 34
Herkunft: Neustadt in Holstein

hole das thema nochmal hervor. vielleicht hab ich eine lösung. ich glaube das problem auch schon mal an einer meiner alten rollen gehabt zu haben. dabei war die schraube, welche "das teil mit dem roten Pfeil" fixiert, zu fest angezogen. mMn muß "das teil" locker auf dem gewindestift sitzen.

gruß
robert

__________________
tight lines!!!

04.04.2010 00:17

Nehmen Sie zak in Ihre Freundesliste auf

michl82

User

Dabei seit: 01.01.2009
Beiträge: 189
Herkunft: SHA

Themenstarter Thema begonnen von michl82

hallo zak, danke für die info, werde es heute abend sofort ausprobieren.

gruß

04.04.2010 08:34
