Arbeitsschritte Korkgriff

Zitatantwort auf diesen Beitrag erstellen

Hallo Gemeinde!!
Nach einer herben Enttäuschung gestern hätte da mal eine prinzipielle Frage:

In welcher Reihenfolge geht ihr denn beim Griffaufbau vor?
Ich baue derzeitig meine erste Zweihand auf und nachdem ich den vorderen, langen Griff (32cm) auf der 8er Gewindestange in Form geschliffen habe, hat das für mich als Anfänger auch gut gepasst. Nachdem aber der Blank im Handteil eine Stärke von ca. 13mm hat, musste ich entsprechend die Bohrung im Griff erweitern. Feilen mit der Rundfeile - Wahnsinn, Sklavenarbeit. Also ab in den Baumarkt und einen Langbohrer erstanden. Daheim dann in die Bohrmaschine und ab dafür... Gefühlsmäßig war mir ja nicht ganz wohl dabei - aber nach einigem probieren mit der Bohr-Drehzahl gings dann so lala dahin. Als ich dann aber fertig war und den Griff auf´s Handteil schob (etwas streng aber ging) hat mich der Schlag getroffen - total krumm und wellig sitzt der Griff auf dem Blank!!!

Was hab ich falsch gemacht??
Bohrt Ihr zuerst euren "Rohling "auf und schleift dann erst in Form? Wird aber dann doch problematisch mit der größeren Gewindestange bzw. Unterfütterung und dem Bohrfutter??
Muß mir jetzt wohl oder übel nen neuen Griff bauen - bin aber jetzt total unsicher bezügl. der Vorgehensweise...
In welcher Reihenfolge geht Ihr denn vor??? verwirrt

Dankbar über jeden Tip,

viele Grüsse
Mac

__________________
Gruß Mac

Dieser Beitrag wurde 2 mal editiert, zum letzten Mal von Vmaxer: 01.08.2012 20:53.

01.08.2012 20:51

Nehmen Sie Vmaxer in Ihre Freundesliste auf

Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.

Flow

User

Dabei seit: 01.10.2010
Beiträge: 760

Fieses Ding - habe leider gerade keine Idde wie man das retten kann

...

Gehe bei meinen Griffen im Normalfall so vor:
- Ringe bzw. Bohrungen auf den Blank einpassen
- "Blankdummi" bauen - entweder mit Tape die Gewindestange so unmwickeln, dass die Ringe draufpassen
oder wenn ich einen entsprechenden Blankrest habe den Kork darauf zusammenleimen, Gewindestange mit Tape umwickeln, dass sie fest in den Blankrest reinpasst
- Schleifen was das Zeug hält cool

__________________
Grüße

Florian

Wer anderen eine Bratwurst brät - der hat ein Bratwurstbratgerät großes Grinsen

01.08.2012 21:59

Nehmen Sie Flow in Ihre Freundesliste auf

derextremexxl

Administrator

Dabei seit: 30.12.2007
Beiträge: 3.834
Herkunft: Reichelsheim/Odenwal d
Skype-Name: derextremexxl

Hi

Ich verklebe meine Ringe wie du mit einer Gewindestange. Wenn alles verklebt ist bohre ich mittels Bohrer soweit auf, dass ich nur noch minimal schleifen muss. Dies mache ich dann gleich konisch. Jetzt habe ich einige Rundstäbe - gibt es im Baumarkt welche die so gerillt sind in verschiedenen Durchmesser - wo ich den Griff zum Schleifen draufschiebe. Ich kann dann das Ganze in meine Drehbank einspannen. Jetzt schleife ich den Griff in die gewünschte Form. Wenn ich fertig bin erweitere ich die Bohrung nur noch minimal mit einem Korkreamer - Korkfeile - welche bereits konisch ist.

Viele Grüße,

Alex

__________________
www.rutenschmied.de

01.08.2012 22:11

Nehmen Sie derextremexxl in Ihre Freundesliste auf

Vmaxer

User

Dabei seit: 03.06.2012
Beiträge: 13
Herkunft: Bayern München !!

Themenstarter Thema begonnen von Vmaxer

Ging ja fix,
vielen Dank für die schnellen Antworten!!

Nehmt Ihr für das Aufbohren einen normalen (Lang)Holzbohrer her?
Der Kork franst nämlich bei mir immer so unschön aus...

__________________
Gruß Mac

01.08.2012 22:31

BigPaco

Dabei seit: 27.12.2009
Beiträge: 3.051
Herkunft: Münsterland

Hier mein Senf dazu:

Ich klebe Scheiben auch auf der Gewindestange, die wickel ich vorher mit Frischhaltefolie ein, dann wird gepresst.

Als nächstes (am anderen Tag) ziehe ich die Gewindestange raus (eventuelle Folienreste im Griff stören mich nicht, bleibt aber selten was hängen), dann warte ich mind. einen weiteren Tag besser zwei, damit der Kork sich wieder entspannen kann, wenn Du den direkt verklebst entspannt der sich am Blank und das gibt Wellen!

Dann habe ich mir aus Blankresten ein paar Räumwerkzeuge gebaut mit unterschiedlichen Durchmessern (80er Schleifleinen spiralförmig mit ausreichender Fuge um einen Blankrest geklebt). Die habe ich mit einem Griff aus Duplon versehen und hinten drin steckt noch ein Bolzen. Damit kann ich dann per Hand oder mit dem Akkuschrauber (oder der Drehbank), die Griffe ziemlich schnell ausreiben. Wenn man an der Spitze des Räumwerkzeugs kein Schleifleinen aufbringt, sondern erst ca. 5cm später, dann geht alles sehr gut zentriert zu Ende.

Für ein sauber konisches Ergebnis nehme ich meist 2-3 im Durchmesser aufsteigende Räumwerkzeuge hintereinander, so dass ich so gut wie immer ohne weiteres Auftapen auskomme und den Kork direkt auf den Blank kleben kann.

Gruß

Rainer

01.08.2012 23:14

Nehmen Sie BigPaco in Ihre Freundesliste auf

klang
User

Dabei seit: 20.03.2008
Beiträge: 643
Herkunft: Berlin

Falls dein Kork hat schlechte Qualität, kann ich folgendes empfehlen

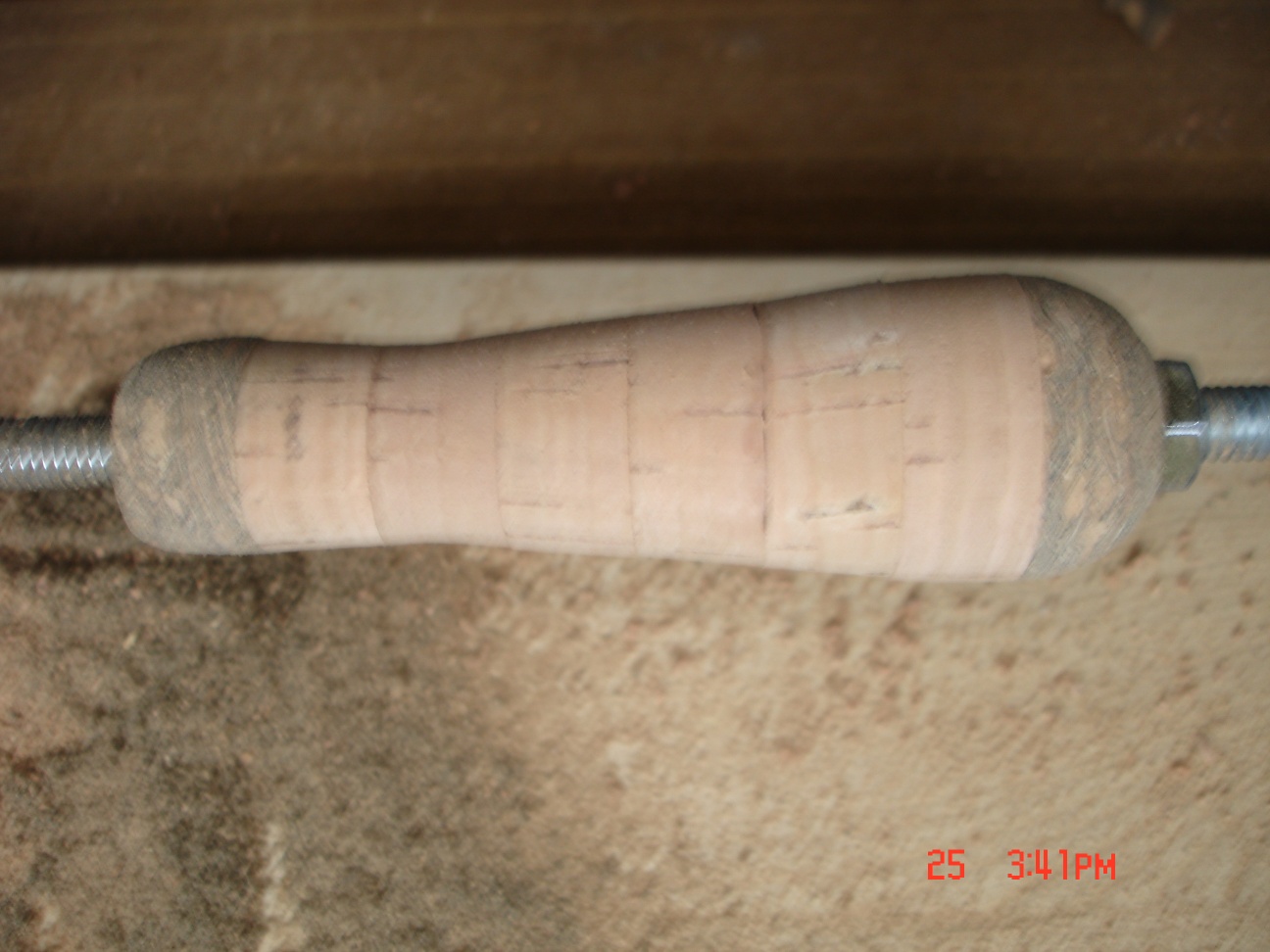

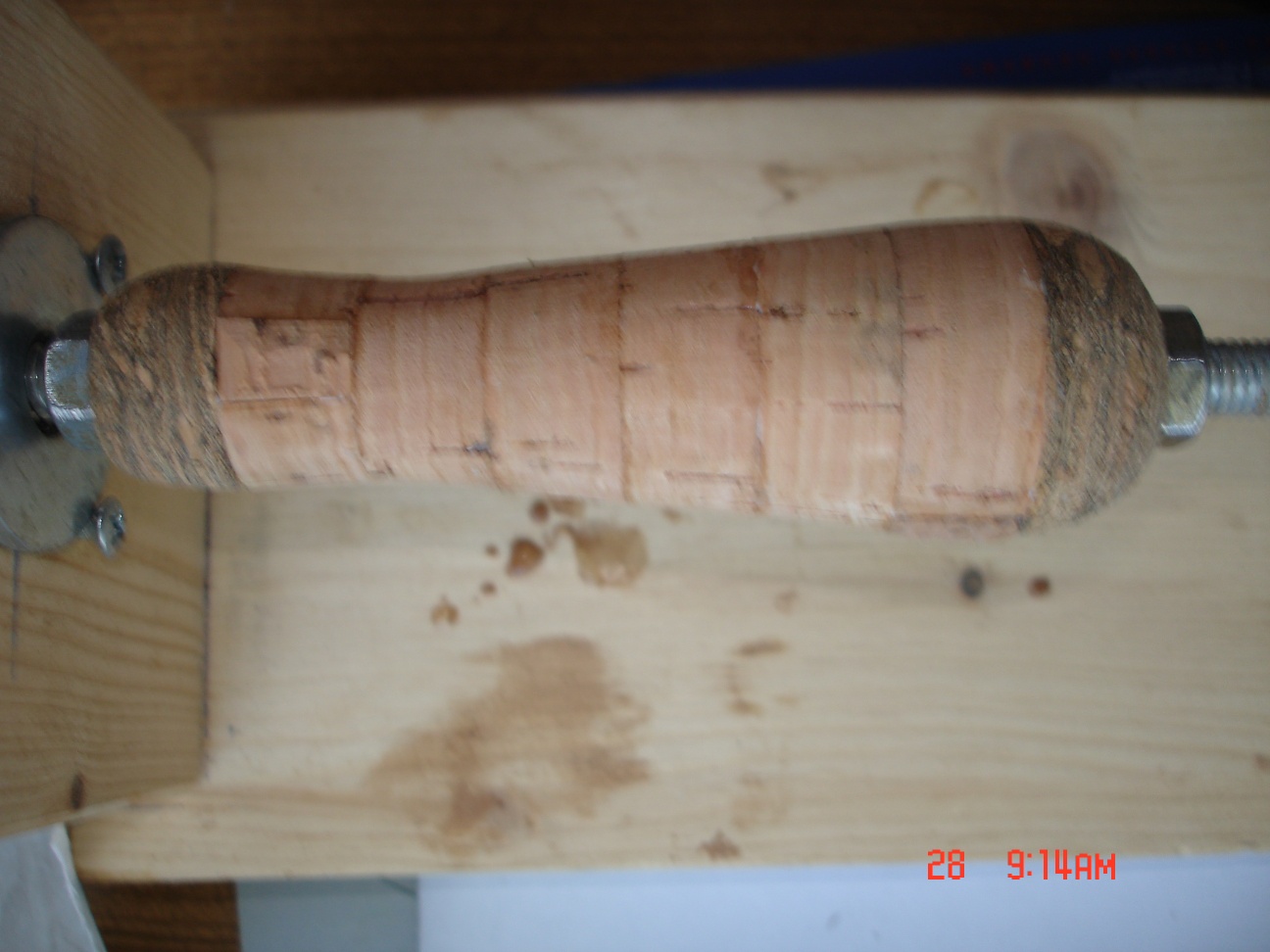

1. Korkringe ohne Kleber auf eine Gewindestange montieren, dann grob schleifen

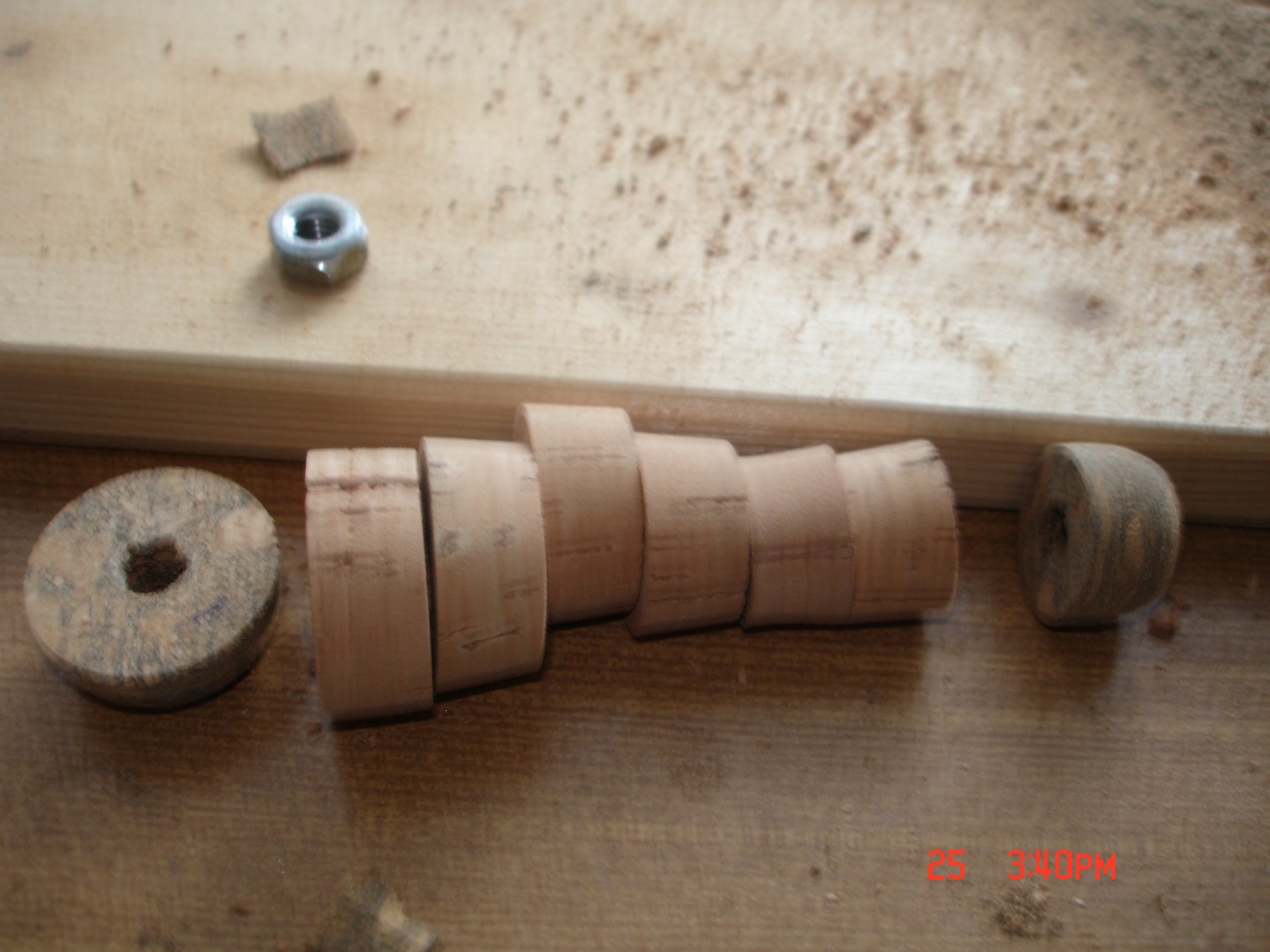

2. Ringe zerlegen, markieren und große Kaverne mit Korkstücke (Weinkork verwenden mit Parketleim D3 Wasserfestigkeit) reparieren, trocken lassen
3. Wieder auf Gewindestange mit Leim montieren, und schleifen

klang hat diese Bilder (verkleinerte Versionen) angehängt:

01.08.2012 23:16

Nehmen Sie klang in Ihre Freundesliste auf

klang
User

Dabei seit: 20.03.2008
Beiträge: 643
Herkunft: Berlin

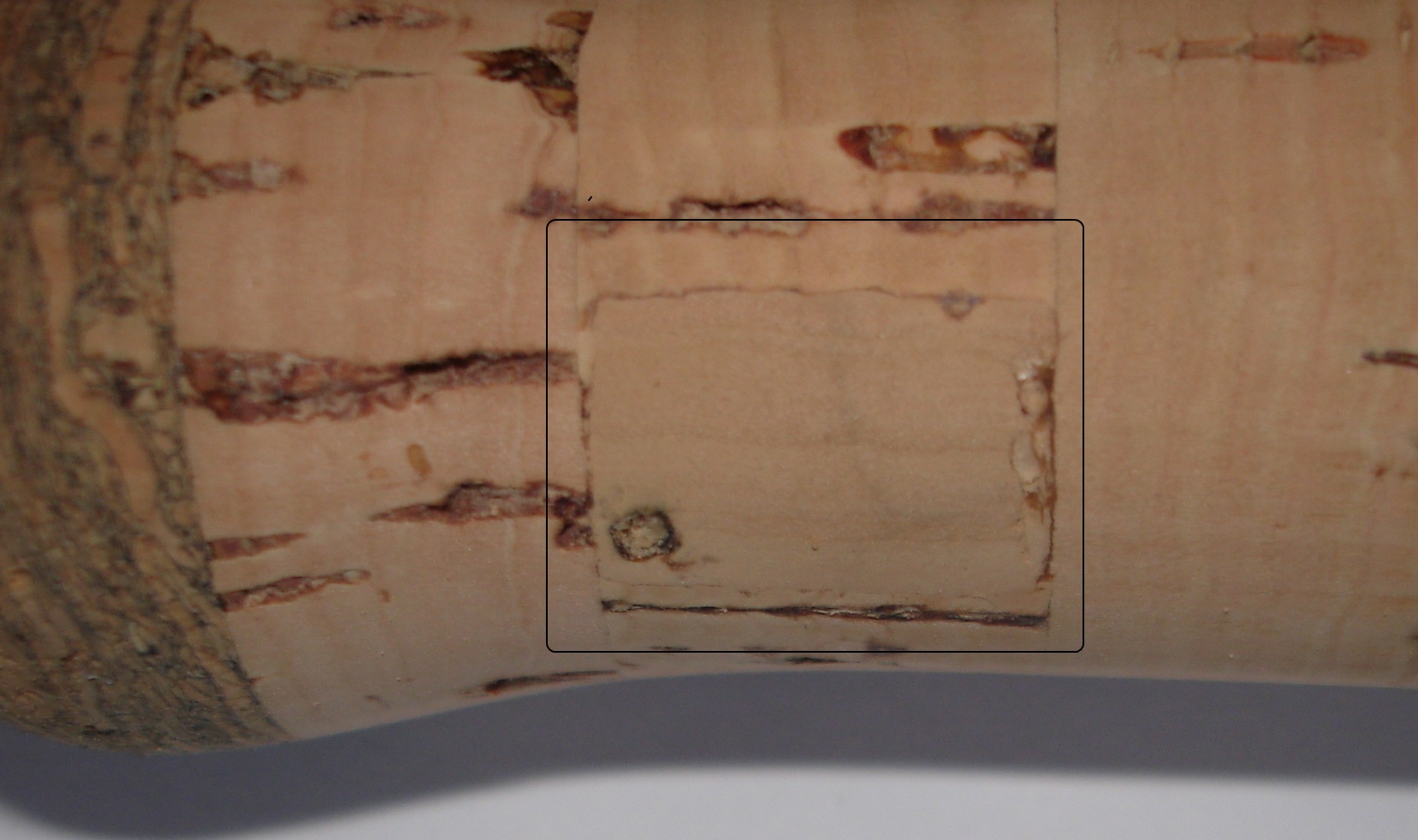

Mit Sandpapier und am Ende mit Nylon (Strumpfhose von Weiber klauen- smile

) schleifen. Dann bekommt man "echter" Kork ohne Defekte und ohne Spachtelmasse (sieh schwarze Quadrat).

klang hat diese Bilder (verkleinerte Versionen) angehängt:

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von klang: 01.08.2012 23:31.

01.08.2012 23:22

klang
User

Dabei seit: 20.03.2008
Beiträge: 643
Herkunft: Berlin

Ihnenre Loch mit dem reamer - auf alte Blank Sandpapirstreifen Nr. 40 Spiralformig aufkleben- machen. Das dauert wenige minuten-

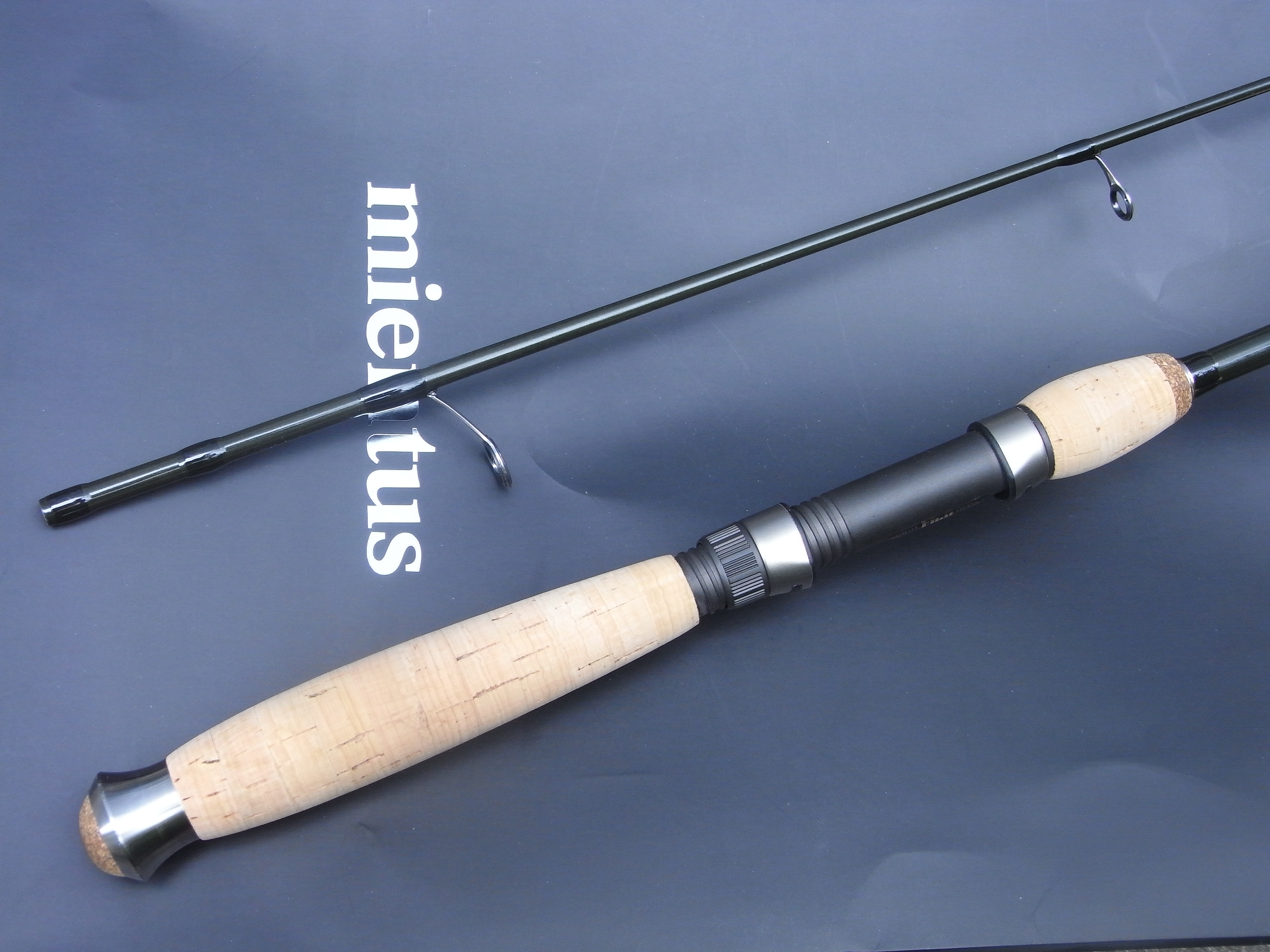

Schluß damit-so was bekommt man am Ende

klang hat dieses Bild (verkleinerte Version) angehängt:

Dieser Beitrag wurde 2 mal editiert, zum letzten Mal von klang: 01.08.2012 23:37.

01.08.2012 23:26

sepp73

User

Dabei seit: 30.03.2011
Beiträge: 5.822
Herkunft: Fridolfing/Bayern

Naja, ich tu mich da leicht weil ich ne Bindemaschine (PacBay PowerWrapper) hab in die ich den Original-Blank einspannen kann und die Griffe direkt auf dem Blank schleifen kann. Es würde auch mit ner ausreichend dimensionierten Dreh- oder Drechselbank gehen.
Ich feile die Korkringe (Durchm. 30 -32mm) also so auf dass sie auf den Blank grade noch drauf gehen, verklebe sie mit aufschäumendem PU-Kleber mit dem Blank, spanne diesen in den PowerWrapper ein und schleife das ganze auf Mass. So zumindest beim Bau einer 2-Hand-Rute.
Ansonsten kannst du dir wie folgt behelfen:

Korkringe (Bohrung 8mm) in entsprechender Länge ohne Kleber
auf Gewindestange stecken, hinten und vorn ne Beilagscheiben dran und mit den entsprechenden Muttern festspannen. In Form schleifen so dass du an der Aussenseite fast nichts mehr schleifen musst.
Den Griff wieder auseinander nehmen (Reihenfolge der Ringe beachten) und Ring für Ring die Innenbohrung in etwa aufs Blank-Mass feilen. Ringe auf dem Blank wieder zusammenstecken, evtl. nachfeilen, sodass der Griff zusammenpasst. Sollten jetzt zwischen Blank und Kork Hohlräume entstanden sein (ganz normal) kannst du diese durch Verkleben mit einen aufschäumenden PU-Kleber auffüllen (ich nehm z.B. den von Rudi-Heger). Sind jetzt am Griff noch unebenheiten und du hast keine Gelegenheit den Blank inklusive Griff in eine Maschine einzuspannen dann bleibt dir nur die Möglichkeit den ganzen Griff solange mit Schleifpapier zu bearbeiten, bis alles passt. Lieber etwas länger schleifen als sich ewig über Unebenheiten zu ärgern...

__________________
Nach verwirrt

kommt hoffentlich

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von sepp73: 02.08.2012 07:21.

02.08.2012 07:18

Nehmen Sie sepp73 in Ihre Freundesliste auf

klang
User

Dabei seit: 20.03.2008
Beiträge: 643
Herkunft: Berlin

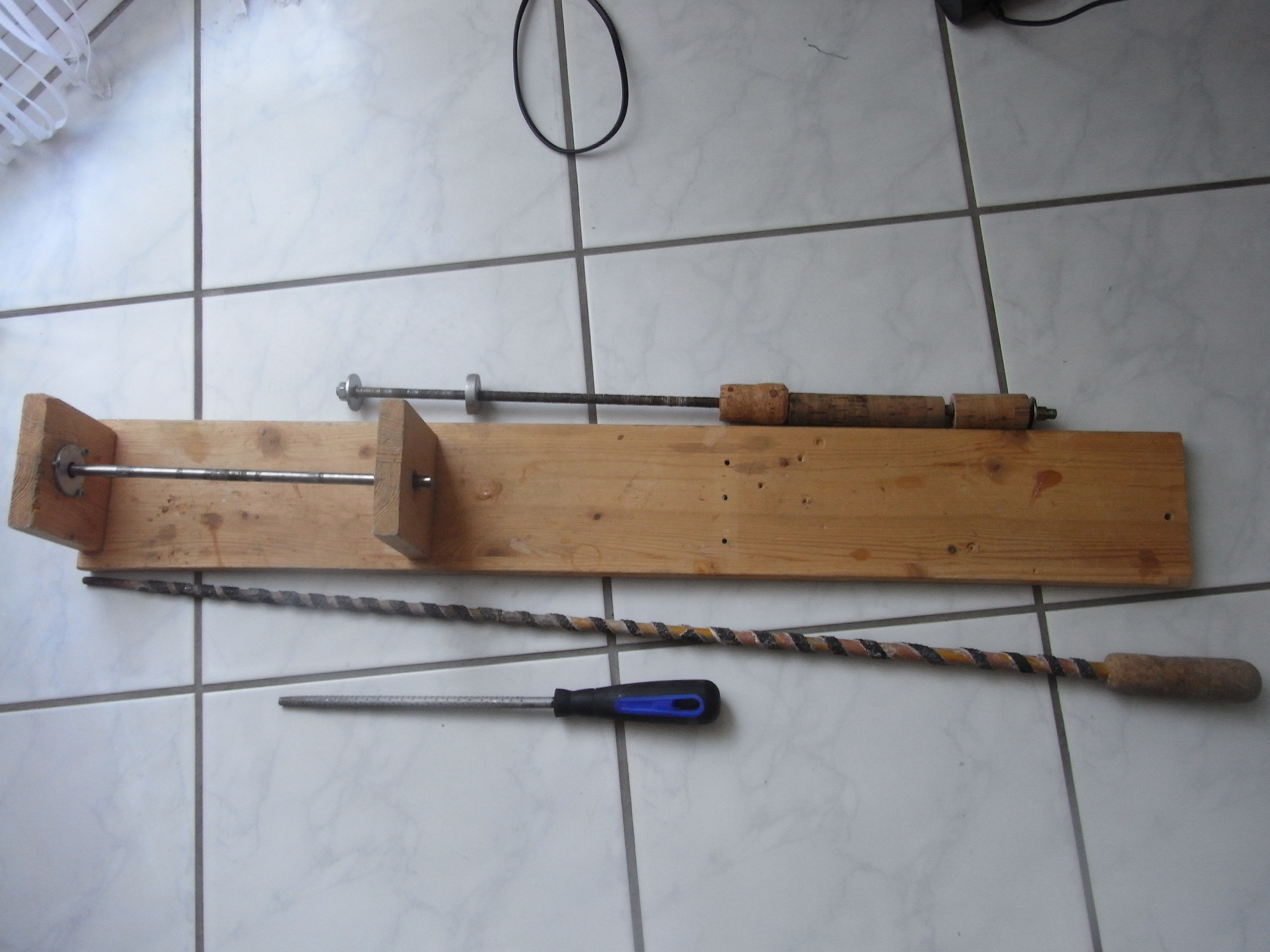

Naja, das sind alle meine Renzetti- Pac Bay Geräte

ganzen Set für Korkbearbeitung

klang hat diese Bilder (verkleinerte Versionen) angehängt:

02.08.2012 09:26

BigPaco

Dabei seit: 27.12.2009
Beiträge: 3.051
Herkunft: Münsterland

er nu wieder...

02.08.2012 10:48

Vmaxer

User

Dabei seit: 03.06.2012
Beiträge: 13
Herkunft: Bayern München !!

Themenstarter Thema begonnen von Vmaxer

Hat sich ja richtig was getan seit gestern, lauter Profis am Werk (habt Ihr bei dem schönen Wetter auch nix anderes zu tun? :-))

Vielen Dank dafür!!

Ich seh schon, ich hab wohl den Fehler gemacht den Lochdurchmesser des Griffs erst nach Fertigstellung deselbigen zu vergrößern.
Bei meinen Einhand-Griffen (bisher 2) hat das auch immer gut geklappt...

Werde mir jetzt mal so eine Ahle (?reamer?) bauen und beim zweiten Griff ausprobieren - der Erste wird wohl nicht mehr zu retten sein...
Was mich interessieren würde: Ratet Ihr generell vom Bohren ab (und warum) ?

@sepp73
Was ist denn der Grund bzw. Vorteil den Griff direkt am Blank zu schleifen?
Die Gefahr so den Blank irgendwie zu beschädigen (beim Einspannen, od zumindest die Lackierung falls vorhanden) kommt mir doch ziemlich groß vor...
Geht wohl nur mit einer Drehbank o.ä, oder?

Gruß
Mac

__________________
Gruß Mac

02.08.2012 13:05

sepp73

User

Dabei seit: 30.03.2011
Beiträge: 5.822
Herkunft: Fridolfing/Bayern

Naja, wenn ich den Griff schon verklebt mit dem Blank schleife bring ich ihn genau so hin dass er eben perfekt passt, ohne ihn nach dem Feinschliff auf ner Gewindestange oder so wieder neu an den Blank anpassen zu müssen. Die innenbohrung kriegst mit ner Rundfeile ja nie 100% so genau mittig hin dass das vorherige Schleifergebnis sich durch alle einzelnen Korkringe durchzieht.
Probleme kriegst bei meiner Methode natürlich wenn du dich ver-schleifst. Dann ist das ganze nicht mehr zu retten und du kannst das Zeug wieder vom Blank runterkratzen... Bei vorsichtiger Bearbeitung ist das aber m.E. die beste und sicherste Methode...
Das geht natürlich nur wenn du den Blank sauber einspannen kannst.
Bei einer Drehbank hätt ich wieder die Sorge, dass ich den Blank beim einspannen ins Dreibackenfutter (i.d.R. ja mit nem Schlüssel) zerdrücke. Mit entsprechender Vorsicht geht das sicher auch.
Bei meinem Powerwrapper besteht die Gefahr nicht weil man das Futter nur mit der Hand zudreht.

__________________
Nach verwirrt

kommt hoffentlich

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von sepp73: 02.08.2012 13:20.

02.08.2012 13:18

klang
User

Dabei seit: 20.03.2008
Beiträge: 643
Herkunft: Berlin

Vmaxer
Diese Thema ist mehrmals diskutiert, z. B. hier http://rutenbauforum.de/rodbuilding/thread.php?threadid=1905
Falls Griff ist schon verklebt, gbits eine Methode ohne Drehbank im schleifen.
Dazu braucht man ein Kugellager mit passendem inneren Loch, etwa großer als Blankteil am Ende z. B. 10 mm.
Dann ca 10 Cm. vor erste Teilende Malerband auf den Blank aufwickeln, damit sitz ein Kugellager fest an diese Position.
Dann nimmt man Kugellager im einen Hand, andere Seite koppelt mit Bohr maschine und los - zweite Hand schleifst Kork mit Sandpapier.
Zuzweit wird das besser gelaufen, aber schaffe ich auch allein.
Zwei Sachen noch: den Blank sollte keine Beringung haben, und Verbindung mit Bohrmaschine sollte nicht fest sein. Ich mache ein primitives Kupplung - kurze Gewindestange mit konischformigen Kork haltet in Bohrmaschine fest und dreht sich um. Beim leichtem Druck einer Hand mit Kugellager dreht dann den Blak sich auch um.

02.08.2012 13:40

Vmaxer

User

Dabei seit: 03.06.2012
Beiträge: 13
Herkunft: Bayern München !!

Themenstarter Thema begonnen von Vmaxer

Werd mich jetzt mal (nach meiner Wochenend-Mopedtour großes Grinsen

) ans Werk machen! Falls "herzeigenswert" zeig ich euch dann wie´s geworden ist!

@klang
Deine Werkzeuge,

__________________
Gruß Mac

02.08.2012 22:05

Reinhard 02 Reinhard 02 ist männlich

User

Dabei seit: 25.12.2010
Beiträge: 3.466
Herkunft: BaWü, Heidelberg

Hallo Mac,

suche mal " Sportex-Glas-vierteilig", so habe ich schon sehr viele Korkgriffe aufgebaut, von der 4-teiligen Fliegenrute - kurzes blankstück- bis zur 13 " Karpfenrute- Handteil 2 m lang, bei den Langen braucht man nur unter Umständen eine zusätzliche Stütze, von blankdurchmessern von ca. 8 mm bis 30 mm.

Reinhard

PS: erklärt mir mal bitte jemand, wie man so ein Zitat einfügt, so dass mans anklicken kann. fröhlich

danke

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von Reinhard 02: 03.08.2012 18:55.

03.08.2012 18:55

Nehmen Sie Reinhard 02 in Ihre Freundesliste auf

MadMax MadMax ist männlich

User

Dabei seit: 31.12.2012
Beiträge: 379
Herkunft: wien

morgen

habe mir das ahlenset com cmw bestellt.

fürs erste ist ja ein schmiergelpapier drauf,aber wen ich es erneuern muss

wie entferne ich das alte und wie wird das neue befestiegt?

__________________
Gruss.Gery

13.02.2013 09:00

Nehmen Sie MadMax in Ihre Freundesliste auf

murmeli1965

User

Dabei seit: 24.11.2008
Beiträge: 1.052
Herkunft: Erlensee

Servus,
ich habe das Set seit 4 Jahren in Benutzung und musste bis jetzt nichts austauschen.
Wenn, dann wohl erwärmen und das Schmiergelpapier entfernen, und mit
2K - Kleber neu aufkleben.

Gruß Oldi

__________________
Angeln ist ne Droge von der ich nicht los komme.
Rutenbau jetzt auch...

13.02.2013 09:06
