Locking Wrap für K-Serie Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hallo,

hab mir die Tage überlegt, wie man am besten eine "locking wrap" für die Fuji K-Serie (KLSG und KTSG) machen könnte. Eine normale Forhan locking wrap gefiel mir nicht, da für mein Empfinden zuviel Luft zwischen Garn und Ringsteg wäre (bei K-Serie konstruktionsbedingt).
Hab schließlich folgende Lösung gefunden (am Schluss mit freiem Garn gewickelt):

RainerH hat diese Bilder (verkleinerte Versionen) angehängt:
IMG_1111.jpg IMG_1112.jpg Locking Wrap.jpg

29.10.2012 13:08 RainerH ist offline E-Mail an RainerH senden Beiträge von RainerH suchen Nehmen Sie RainerH in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
felseb felseb ist männlich
User


images/avatars/avatar-700.jpg

Dabei seit: 29.10.2010
Beiträge: 218
Herkunft: Münster
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Eine gute Idee und schicker aussehen als eine "normale" Locking Wrap tut sie auch...das werde ich mir merken!

__________________
Liebe Grüße

Sebastian
29.10.2012 17:59 felseb ist offline E-Mail an felseb senden Beiträge von felseb suchen Nehmen Sie felseb in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
Schraube Schraube ist männlich
User


images/avatars/avatar-347.jpg

Dabei seit: 13.10.2010
Beiträge: 472
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Gut gelöst würd ich sagen. Ich werds evtl mal am WE beim wickeln übernehmen.

Scheint aber doch recht fummelig zu sein da du den Faden ja immer wieder durchziehen musst und so. Mal gucken ob ich das hinkriege großes Grinsen
02.11.2012 08:23 Schraube ist offline E-Mail an Schraube senden Beiträge von Schraube suchen Nehmen Sie Schraube in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
BigPaco   Zeige BigPaco auf Karte BigPaco ist männlich


images/avatars/avatar-645.jpg

Dabei seit: 27.12.2009
Beiträge: 3.051
Herkunft: Münsterland
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Denken1 Ist das jetzt ein ein optisches "nice to have" oder hat das auch performancemäßige Vorteile??
Ich kann mir nicht vorstellen, wozu ich bei normalgroßen Ringen einen Lockingwrap machen sollte?
Mache ich höchstens bei Mikros...

Gruß

Rainer
02.11.2012 08:31 BigPaco ist offline E-Mail an BigPaco senden Beiträge von BigPaco suchen Nehmen Sie BigPaco in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
RainerH   Zeige RainerH auf Karte RainerH ist männlich
User


Dabei seit: 03.11.2011
Beiträge: 62

Themenstarter Thema begonnen von RainerH
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hi,

werd bei der Rute die kleineren Ringe natürlich auch so wickeln, deshalb hab ichs beim Ersten auch so gemacht. Desweiteren haben sich bei einer meiner Stangerruten Risse im Lack gebildet (durch Belastung/Verbiegen, bei den zwei größten Ringen), welche ich hoffentlich durch diese locking wrap nicht bekommen werde Daumenhoch3 .

Gruß
Rainer

PS: Ja ist eine Fizzelei, beim 16er Ring gings gestern noch problemlos, bin aber auch schon auf den 10er, bzw. die 6er gespannt...

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von RainerH: 02.11.2012 13:14.
02.11.2012 13:13 RainerH ist offline E-Mail an RainerH senden Beiträge von RainerH suchen Nehmen Sie RainerH in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
heuwiese   Zeige heuwiese auf Karte
User


Dabei seit: 31.12.2008
Beiträge: 65
Herkunft: Halle(Saale)
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Die Variante ist sehr sinnvoll sowie auch gut gelungen. Daumenhoch4
Habe aber noch eine Frage zu den roten Zierwicklungen in der Mitte der Bindung. Wie gehst du vor, um zwischen den roten Fäden noch eine schwarze Wicklung zu bekommen?
02.11.2012 14:09 heuwiese ist offline E-Mail an heuwiese senden Beiträge von heuwiese suchen Nehmen Sie heuwiese in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
RainerH   Zeige RainerH auf Karte RainerH ist männlich
User


Dabei seit: 03.11.2011
Beiträge: 62

Themenstarter Thema begonnen von RainerH
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hi,

Dankeschön fröhlich . Zu der Zierwicklung: dazu wickle ich einfach den Zierfaden ca einen halben cm mit in die Bindung ein, danach leg ich ihn an den Hauptfaden, halte mit der Hand den Zierfaden auf Spannung und mache 3 Wicklungen.
Wenn die Wicklungen fertig sind, überkreuze ich einmal (so dass der schwarze nun vorne ist), dreh den Blank um ca 45° und kreuze wieder zurück (unter den Hauptfaden). Nach ca 5 weiteren Wicklungen mit dem Hauptfaden ziehe ich am Zierfaden um die beiden vorigen Kreuzungen wieder hinaus zu bekommen.
Hoffe das meine Erklärung verständlich war, wenn nicht kann ich ja mal wieder meine MS Paint Künste zum Einsatz bringen Lachen-5

Gruß
Rainer
02.11.2012 14:25 RainerH ist offline E-Mail an RainerH senden Beiträge von RainerH suchen Nehmen Sie RainerH in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
heuwiese   Zeige heuwiese auf Karte
User


Dabei seit: 31.12.2008
Beiträge: 65
Herkunft: Halle(Saale)
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Das mit den Kreuzungen und dem Ziehen habe ich noch nicht so richtig verstanden.
Kannst du das mal bitte durch Fotos verdeutlichen.

Danke
02.11.2012 20:36 heuwiese ist offline E-Mail an heuwiese senden Beiträge von heuwiese suchen Nehmen Sie heuwiese in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
RainerH   Zeige RainerH auf Karte RainerH ist männlich
User


Dabei seit: 03.11.2011
Beiträge: 62

Themenstarter Thema begonnen von RainerH
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hallo,

sry, dass es "etwas" länger gedauert hat, bin einfach nicht zum Rutenbauen gekommen die letzten 1 1/2 Monate. Hab jz ein paar Fotos von der Zierwicklung gemacht:

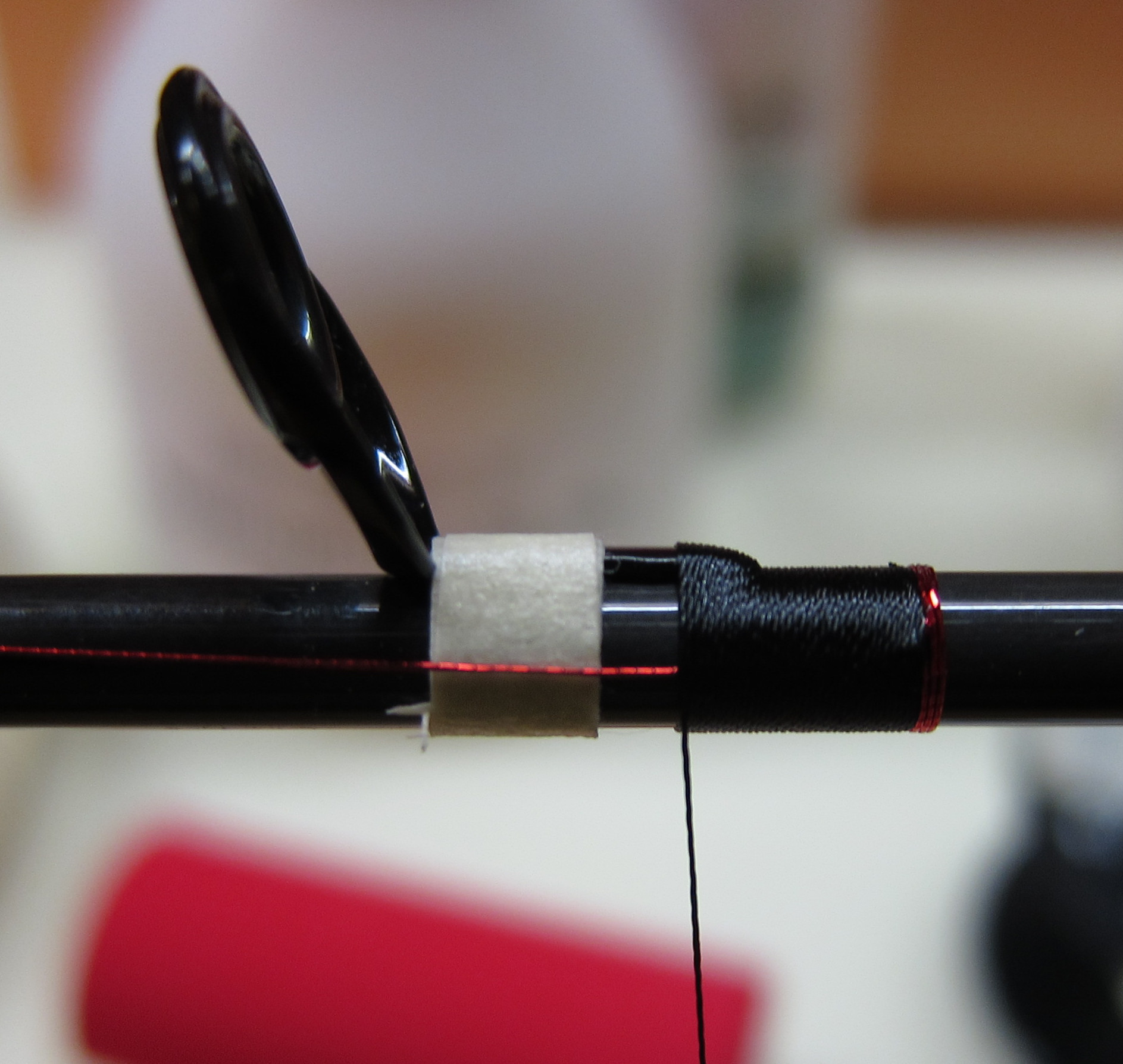

Wie am ersten Bild erkennbar, den Zierfaden einfach ein Stück in die Hauptwicklung einwickeln (5mm sollten reichen).

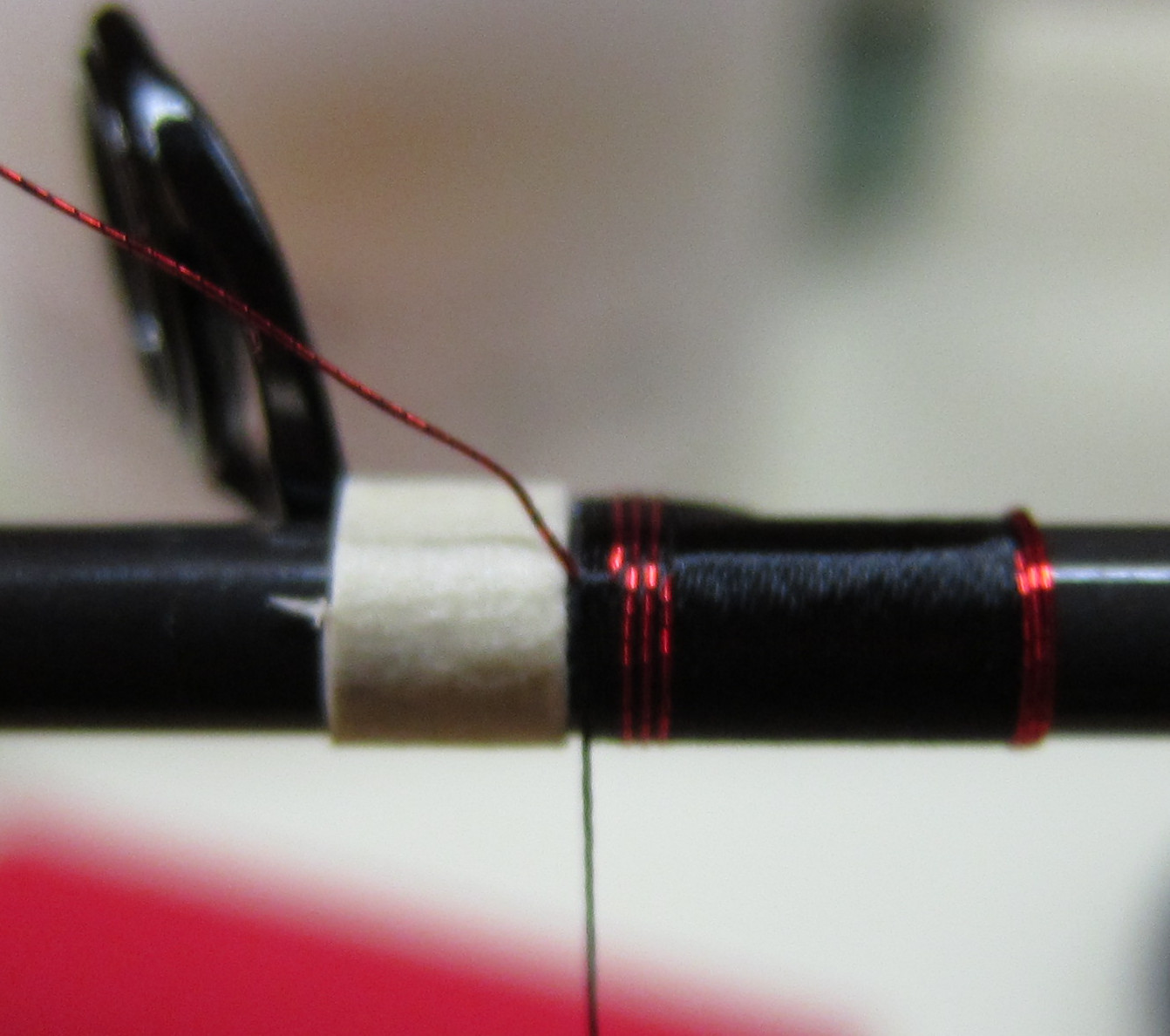

Danach den Zierfaden, wie im Bild 2 erkennbar, parallel zum Hauptfaden spannen und 3 (gerne auch mehr oder weniger smile ) mal wickeln.

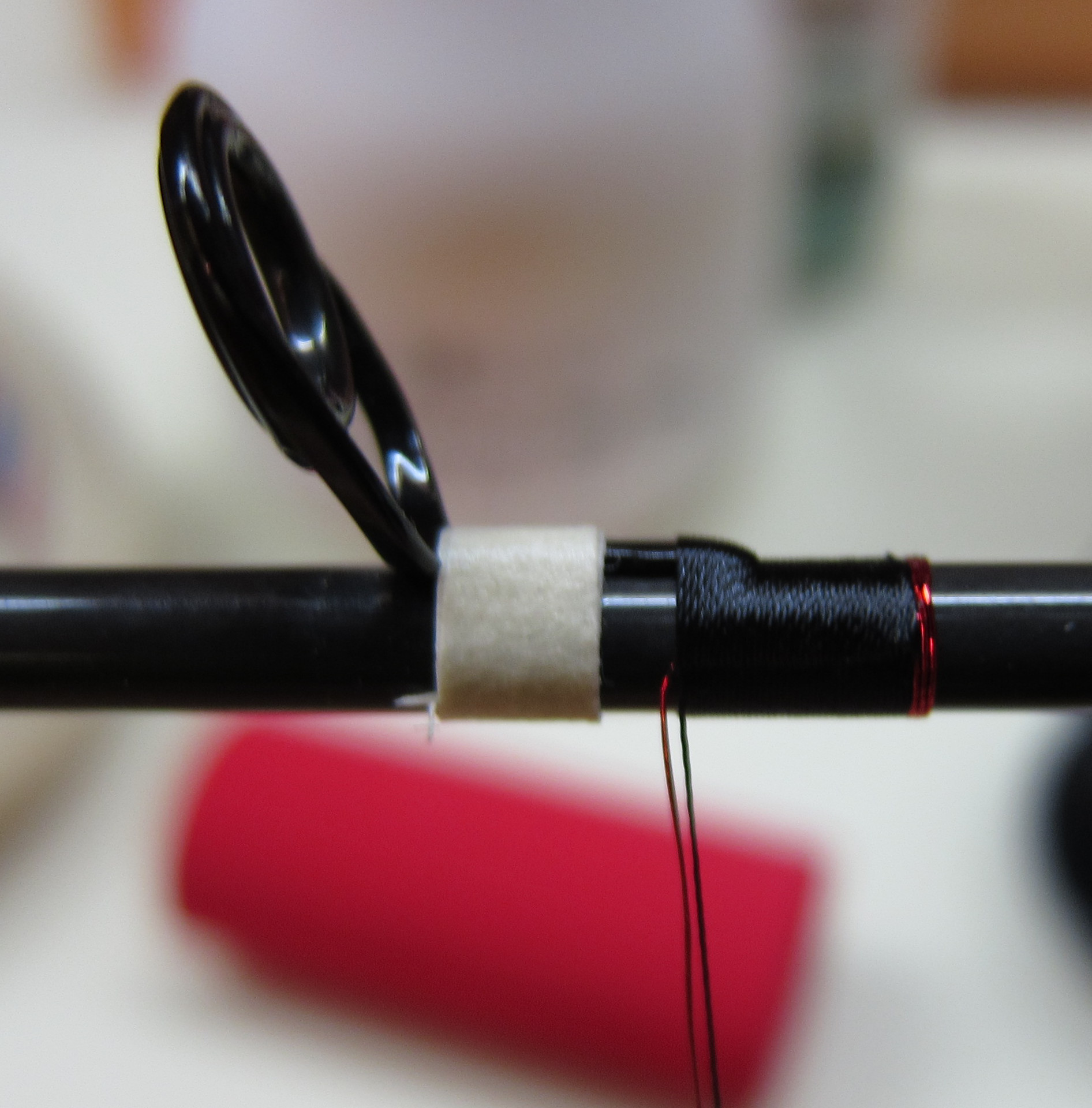

Danach den Zierfaden UNTER den Hauptfaden legen und die Rute ein Stück weiter drehen, sodass der Hauptfaden den Zierfaden nun hält (hohe Fadenspannung notwendig). Sollte dann so aussehen wie auf Bild 3.
Nun den Blank ein weiteres mal ein Stück drehen (ca. 45°) und den Zierfaden UNTER dem Hauptfaden wieder nach vorne legen. Der Zierfaden sollte nun an zwei Punkten durch den Hauptfaden am Blank fixiert sein.

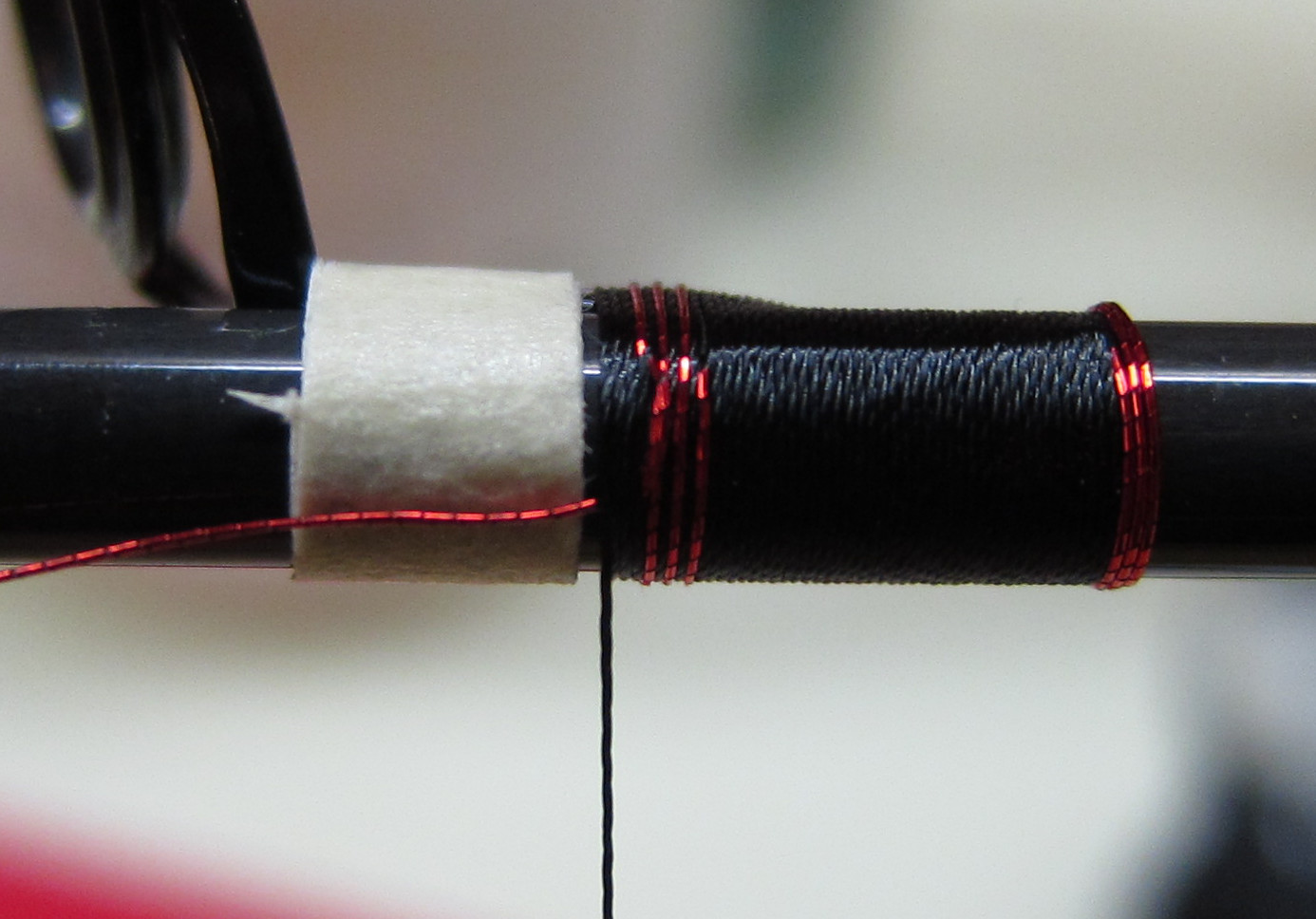

Danach machst du ein paar Wicklungen (ich mach meistens 3-5) siehe Bild 4.
Nun ist der Zierfaden gesichert um durch ausreichend starken Zug die beiden vorher gelegten Kreuzungspunkte (Zierfaden unter Hauptfaden) vorsichtig wieder zu lösen. Das Ergebnis ist auf dem leider etwas verschwommenen Bild 5 dann erkennbar.

Gruß,
Rainer

RainerH hat diese Bilder (verkleinerte Versionen) angehängt:
1.jpg 2.jpg 3.jpg 4.jpg 5.jpg

20.12.2012 12:30 RainerH ist offline E-Mail an RainerH senden Beiträge von RainerH suchen Nehmen Sie RainerH in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
Fr33 Fr33 ist männlich
User


images/avatars/avatar-1918.jpg

Dabei seit: 15.02.2011
Beiträge: 733
Herkunft: Dreieich
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hey,

danke für deine Bilder und gute Erkärung.... ich habe bei meiner ersten Rute deine Methode versucht ... aber ich würde mal gerne wissen, ob man den Zierfaden (in deinem Fall der Rote) bei dem Vorgang bereits abgeschnitten war, oder hast du mit 2-parallel drehenden Garnspulen gearbeitet ?

Ich hatte immer den Zierfaden zu pi mal Daumen abgeschnitten und dann wie auf deinen Bildern verarbeitet. Machst du (ihr) es genau so?`

Ich meine je nach Erfahrung hat man ja schon einiges an Schwund bei den Zierfänden (ok.. die kosten nicht die Welt ^^)

Gruß
Sascha
20.12.2012 14:08 Fr33 ist offline E-Mail an Fr33 senden Beiträge von Fr33 suchen Nehmen Sie Fr33 in Ihre Freundesliste auf
Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.
RainerH   Zeige RainerH auf Karte RainerH ist männlich
User


Dabei seit: 03.11.2011
Beiträge: 62

Themenstarter Thema begonnen von RainerH
Zum Portal Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hallo,

ich hab den Zierfaden bereits abgeschnitten (großzügig, denke ich hab mehr Überreste im Mistkübel als Metallicfaden auf dem Blank Lachen-5 ), es lässt sich mMn. leichter mit einem abgeschnittenen Ende arbeiten, da man sonst ja ständig die Garnspule abmontieren und um den Blank "zurückwickeln" müsste.
Außerdem kann man bei einem abgeschnittenen Ende den Zierfaden, wie im Bild 1 zu sehen mit einem kleinen Stück Krepp gerade richten, sodass dieser beim Überwickeln auch gerade bleibt (bei meinem ersten Posting in diesem Thread auf Bild 2 gut zu sehen).

Gruß,
Rainer
