Hallo zusammen!
In der suche nach Integriertem RH (Restafine, Ivyline ..........) bin ich irgend wann auf ein Russische Forum gestoßen, wo ich einiges über RH-bau gelernt habe. Mein erste Custom-RH habe ich hier auch vorgestellt im Juni. Dann habe ich mir die Gedanke über den bau ohne der "BullNose" Fräse gemacht. Die mm-angaben möchte ich hier nicht machen, da ich tipfaul bin, und jedes Wort ist mit suchen, zielen, treffen verbunden.....

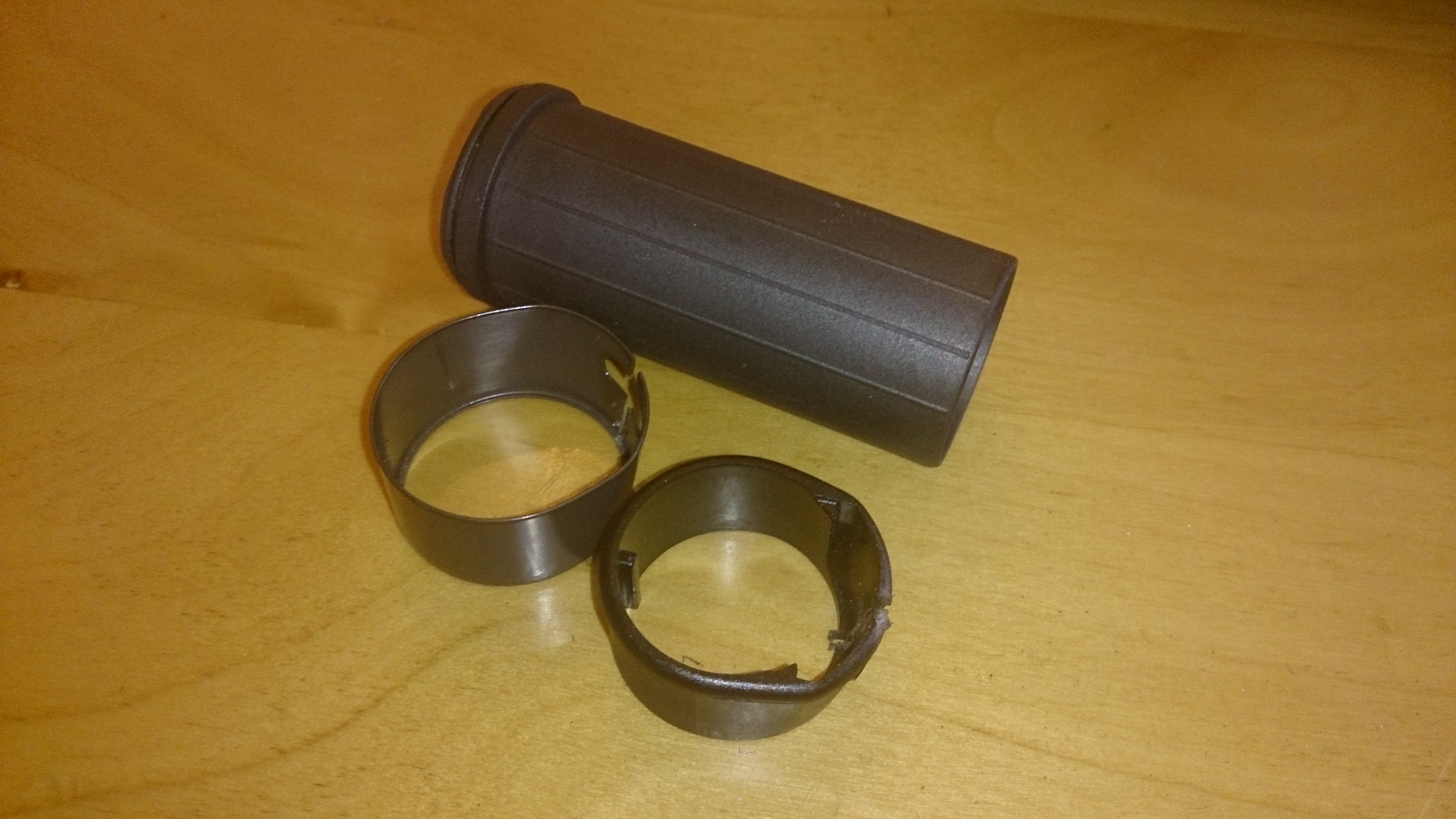

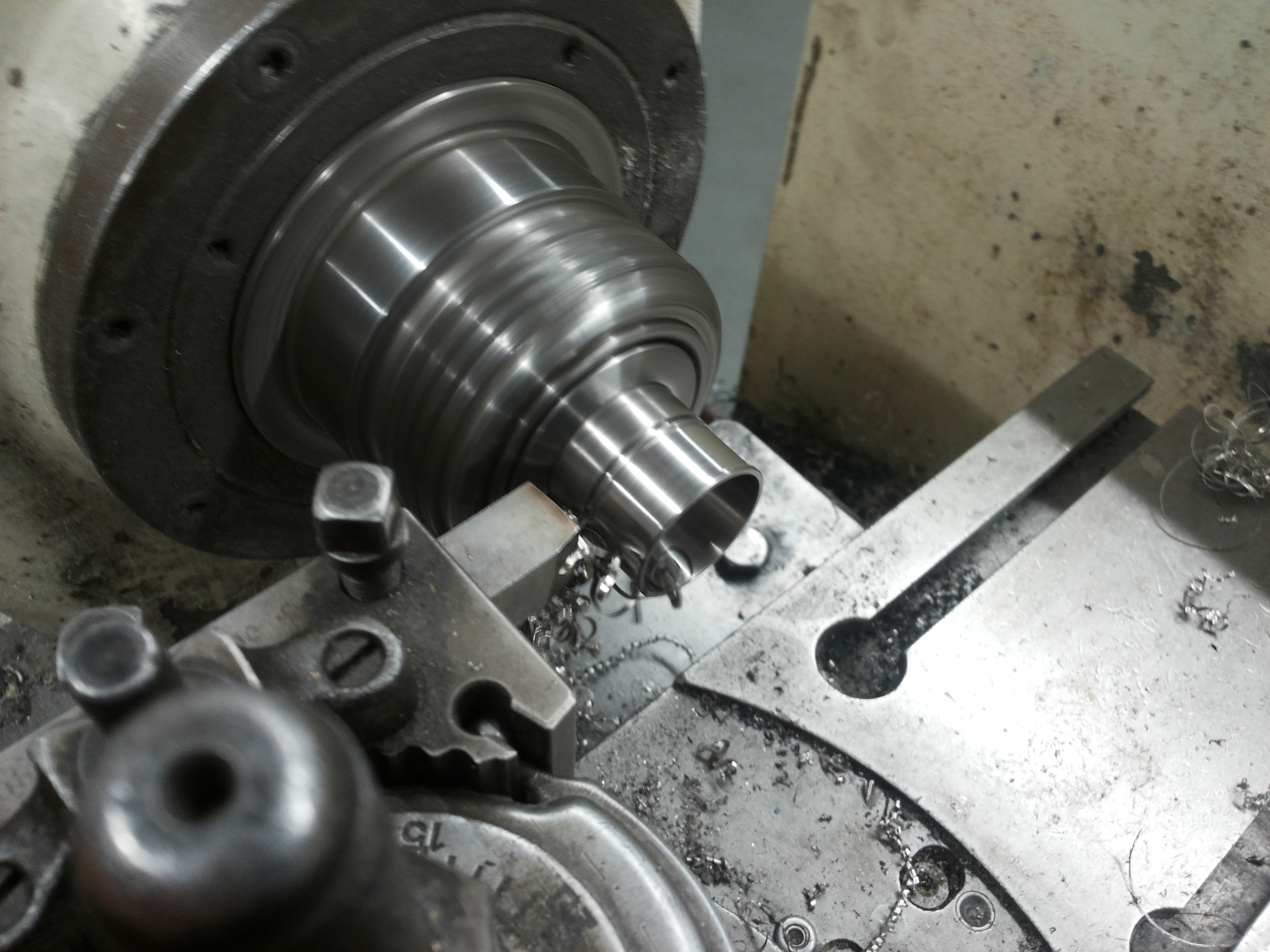

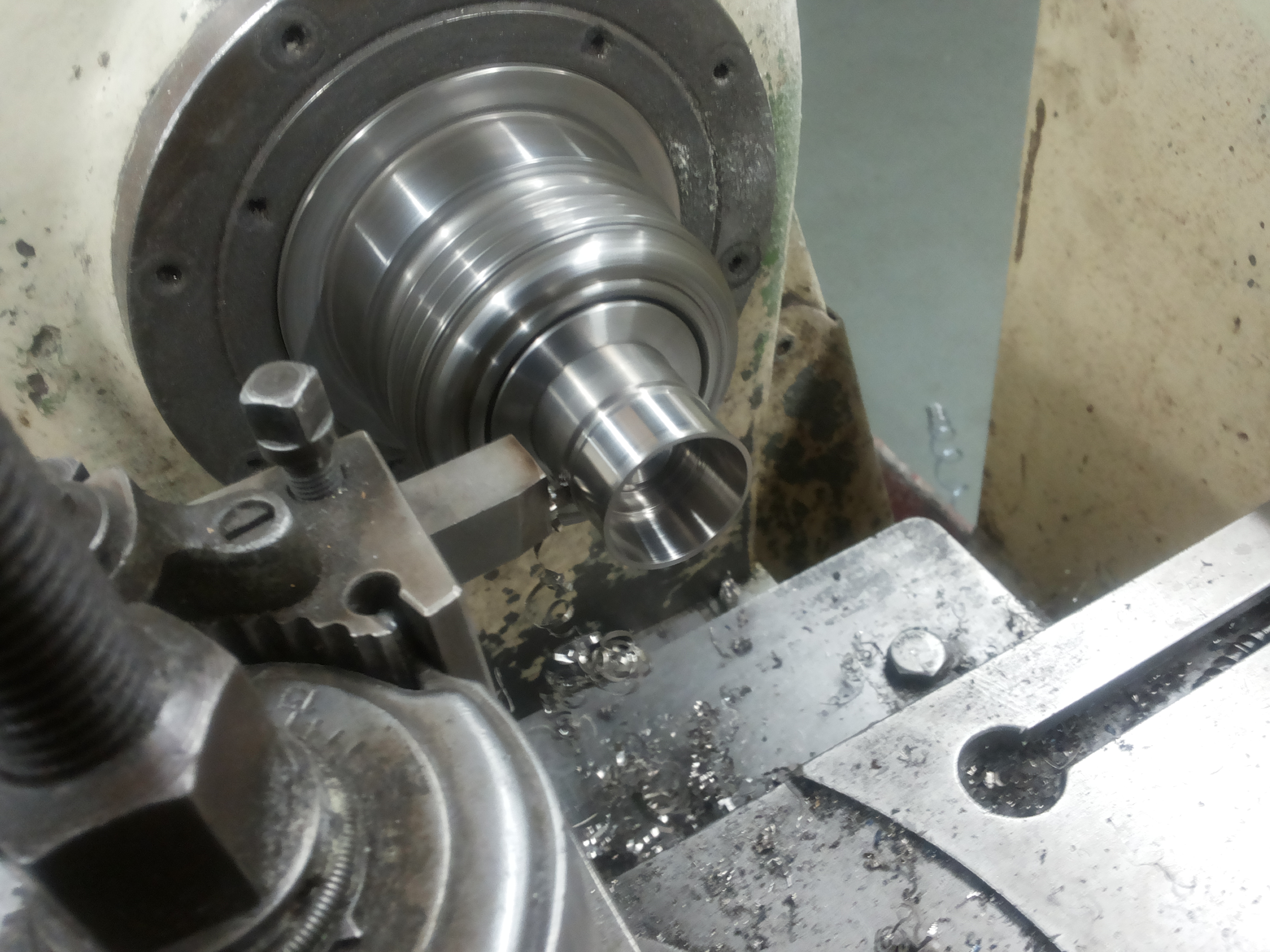

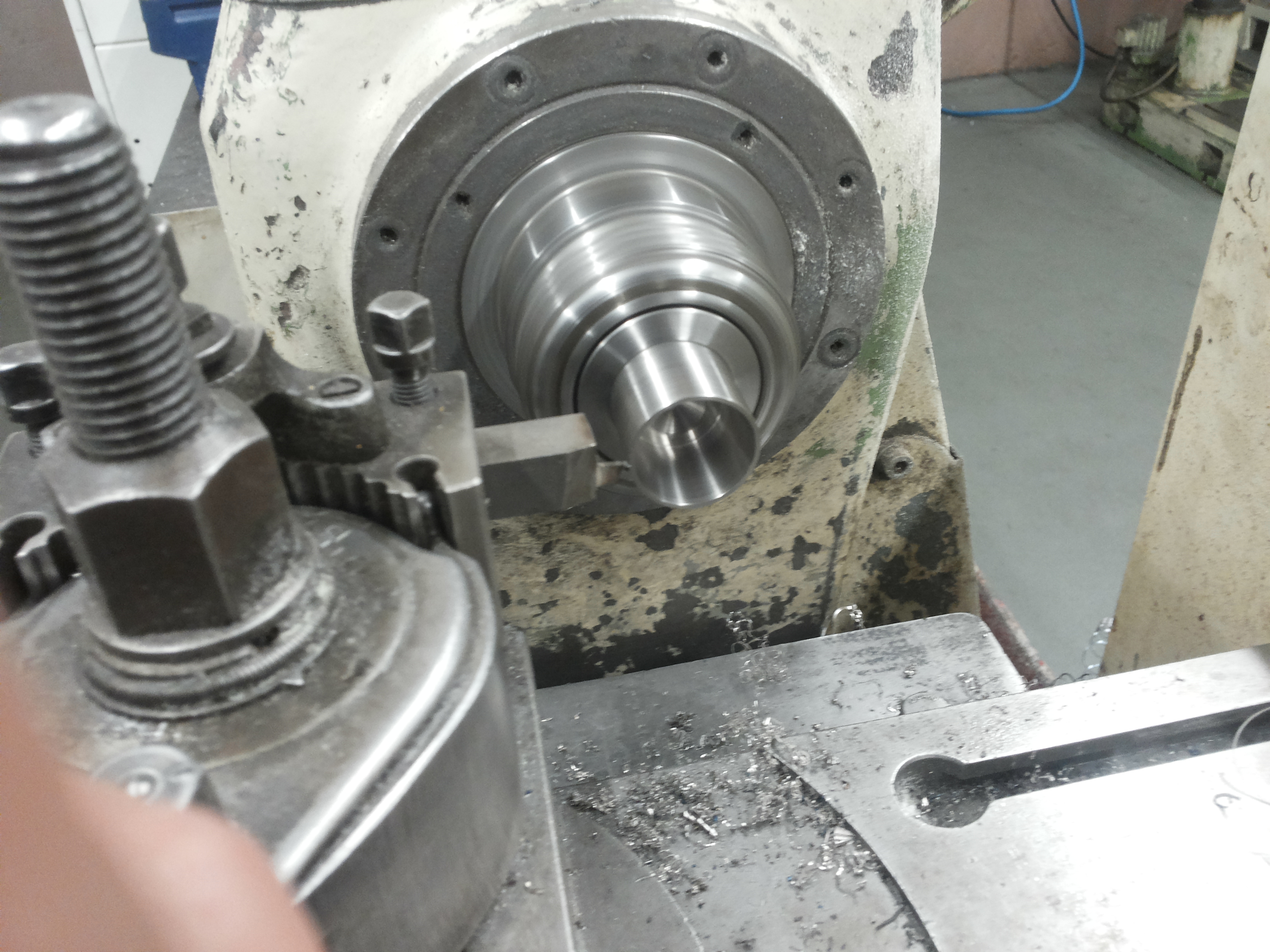

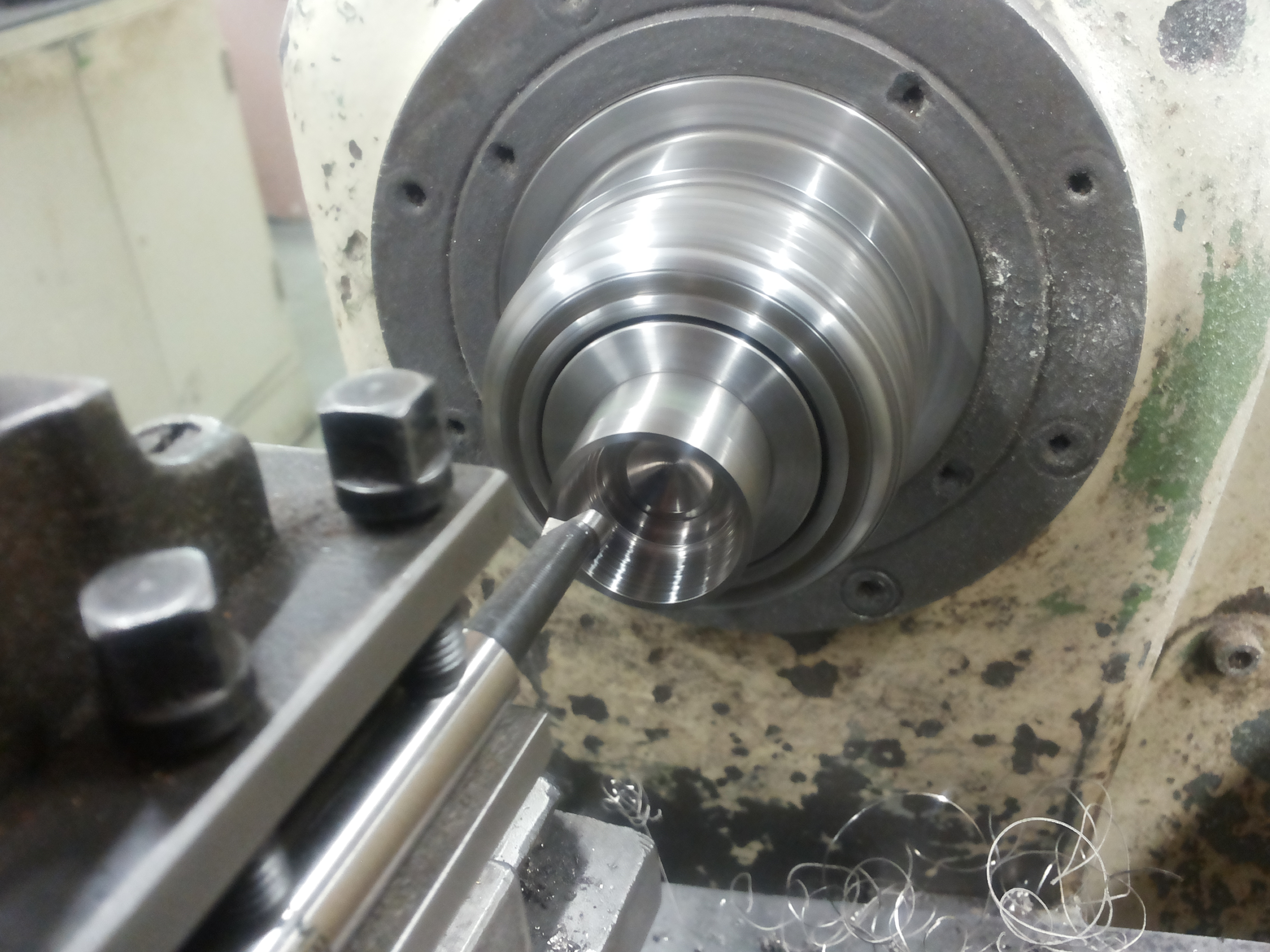

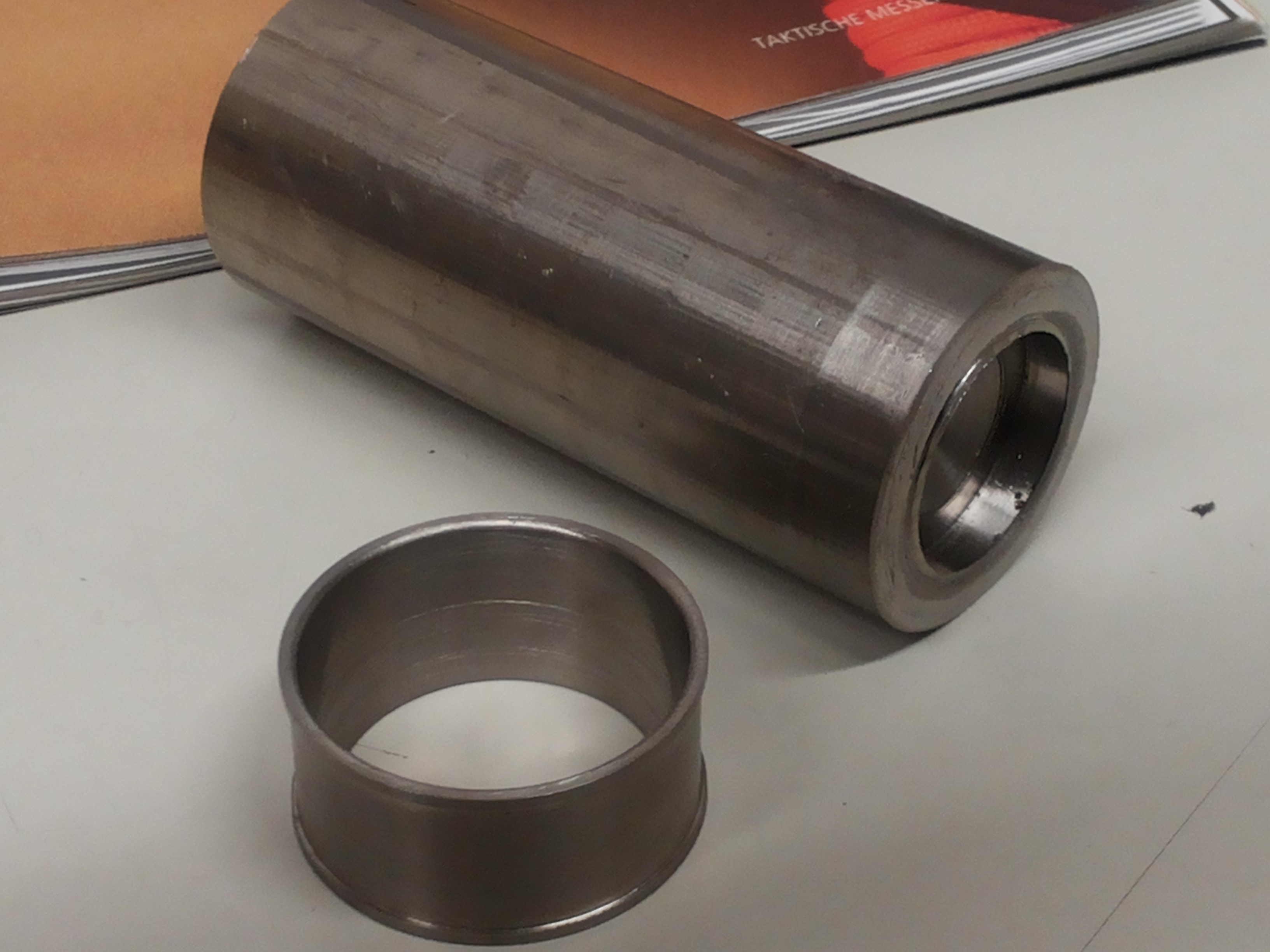

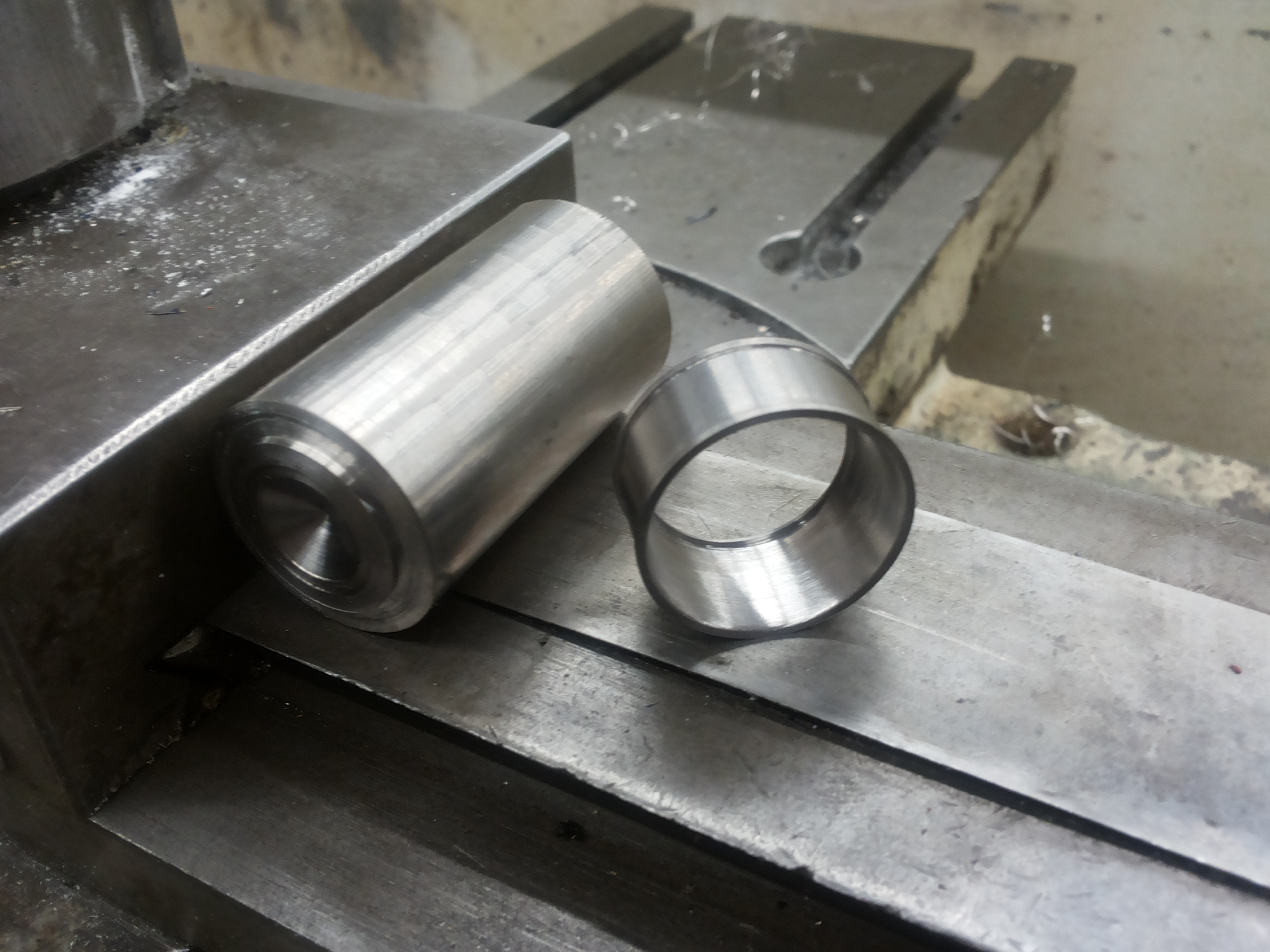

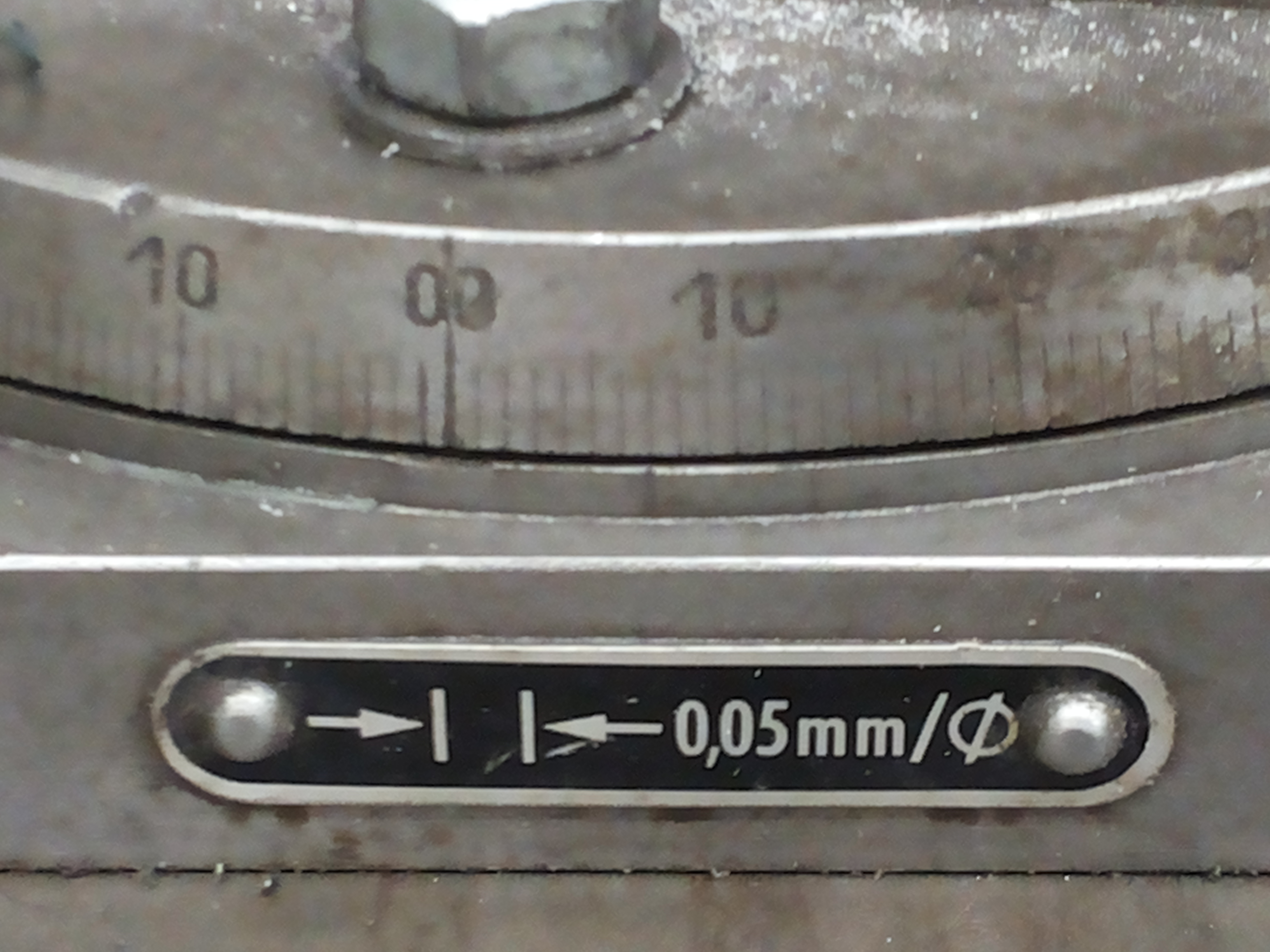

Erst werden die Beschläge gemacht aus Titan( Alu ist auch gut, zudem kann man den auch annodisieren), dürchmesser 25 mm, der Winkel der Konus ist 7°. Bei hinterem ist der Steigung dürchgehend, bei dem vorderen lasse ich ein kleiner Rand für den Fuji KDPS Gewindestück.

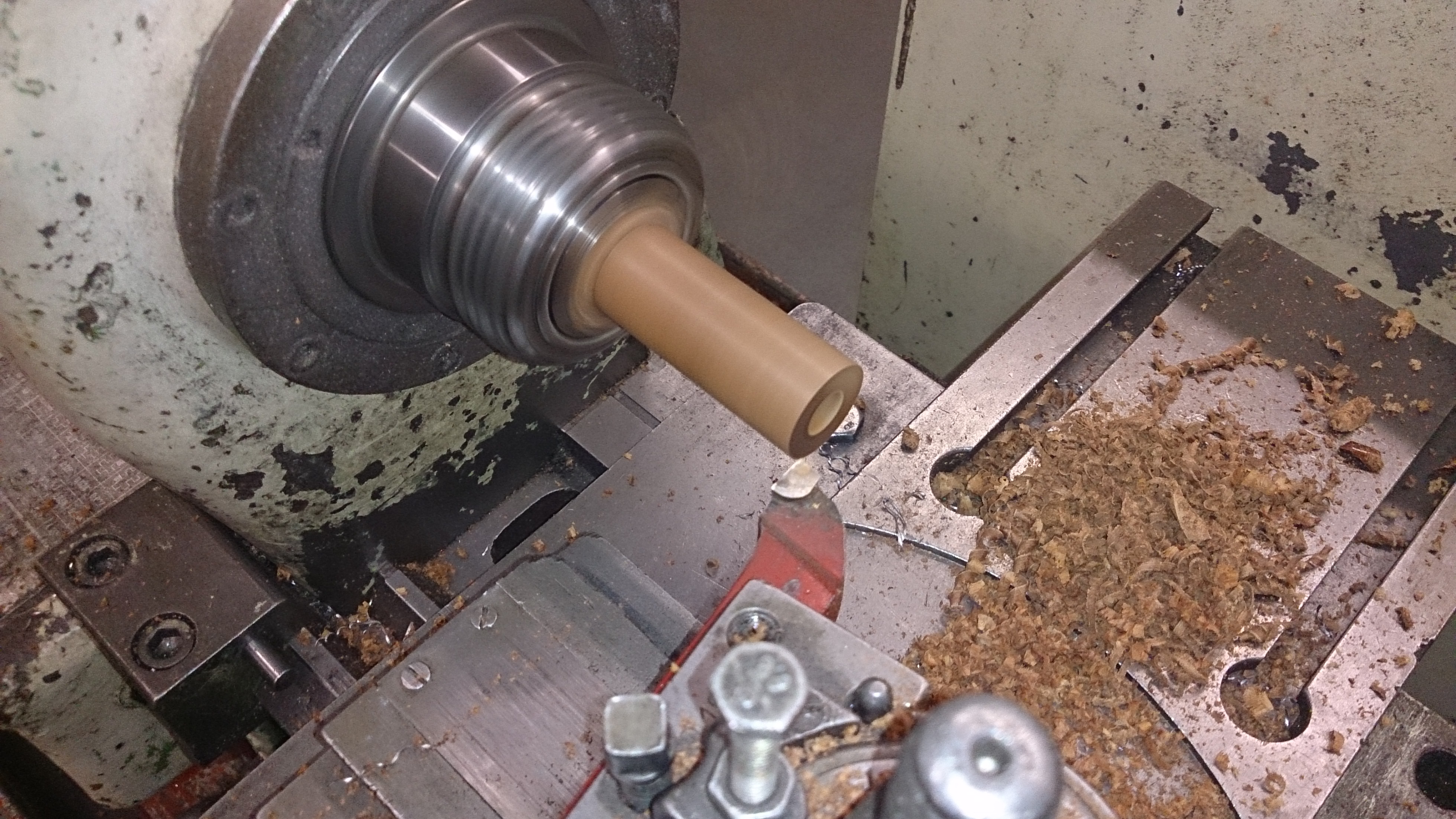

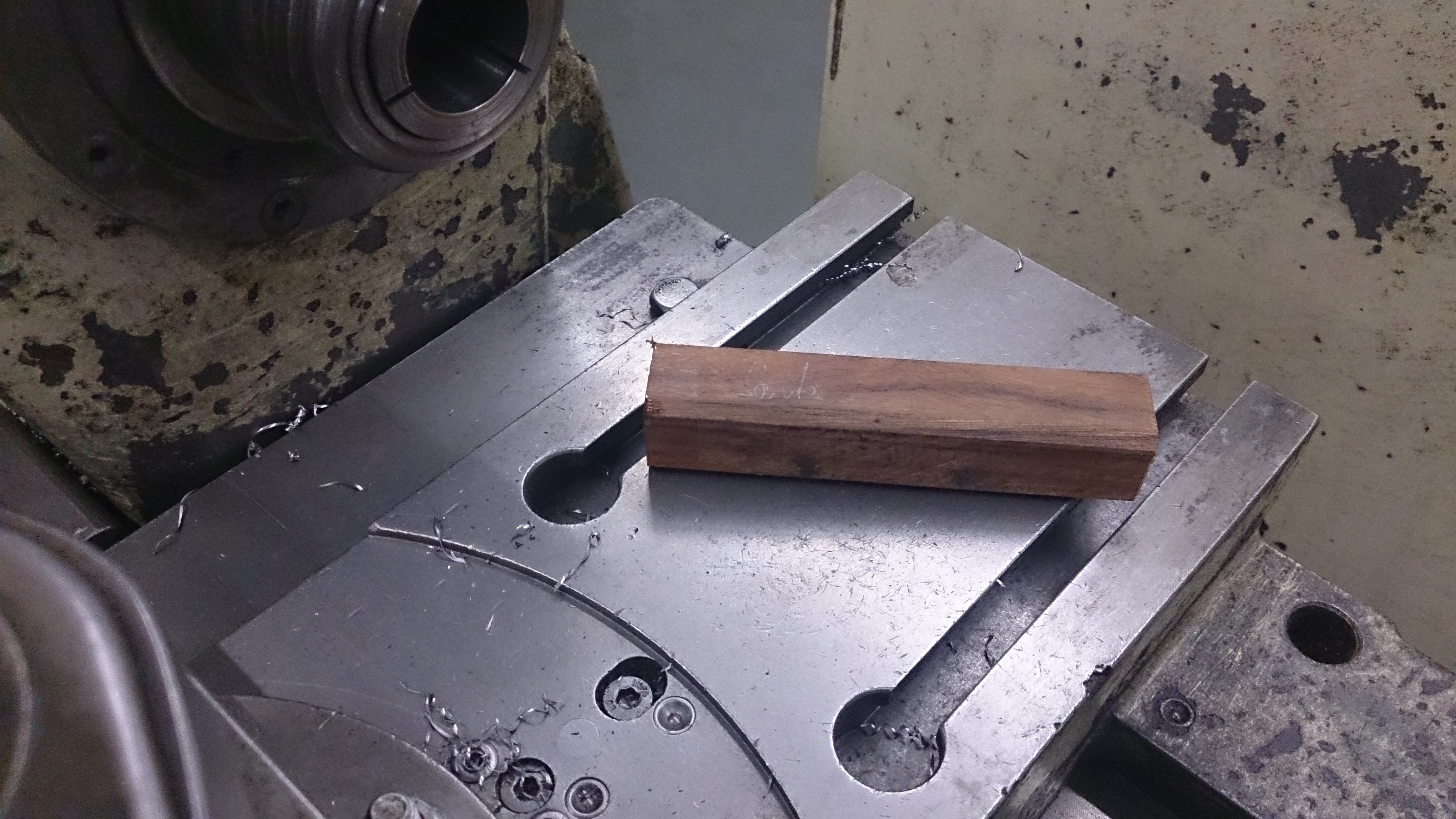

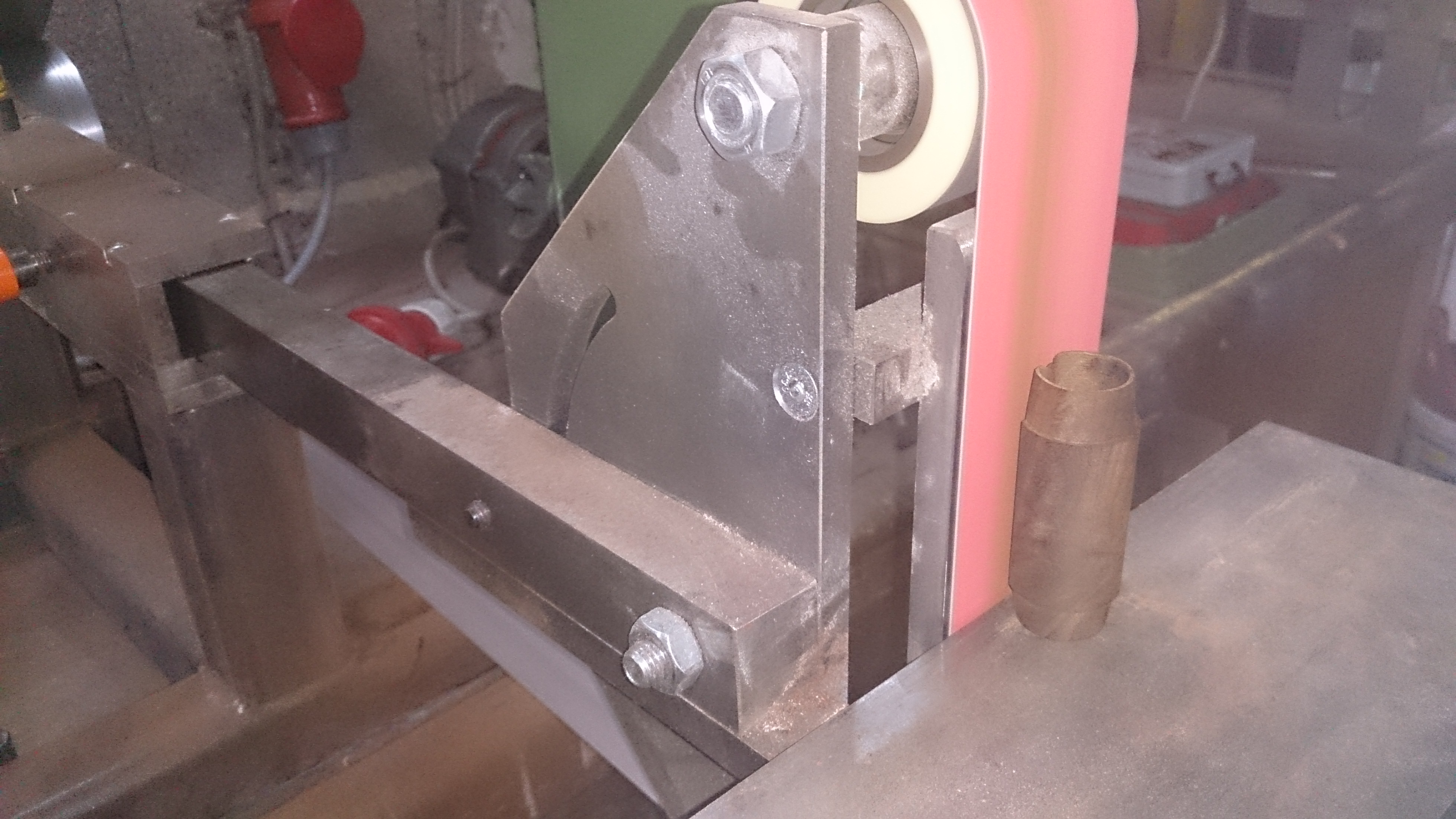

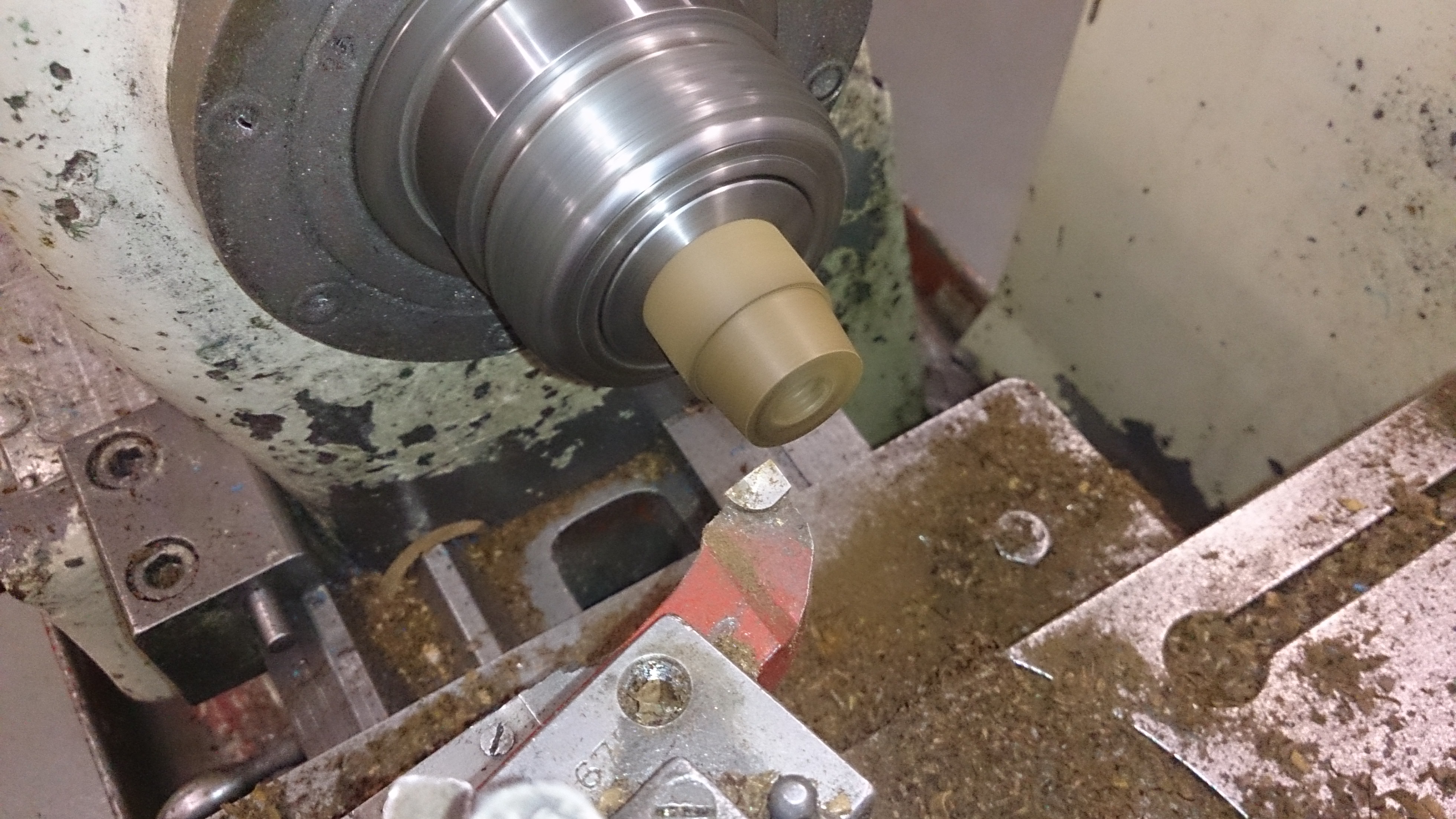

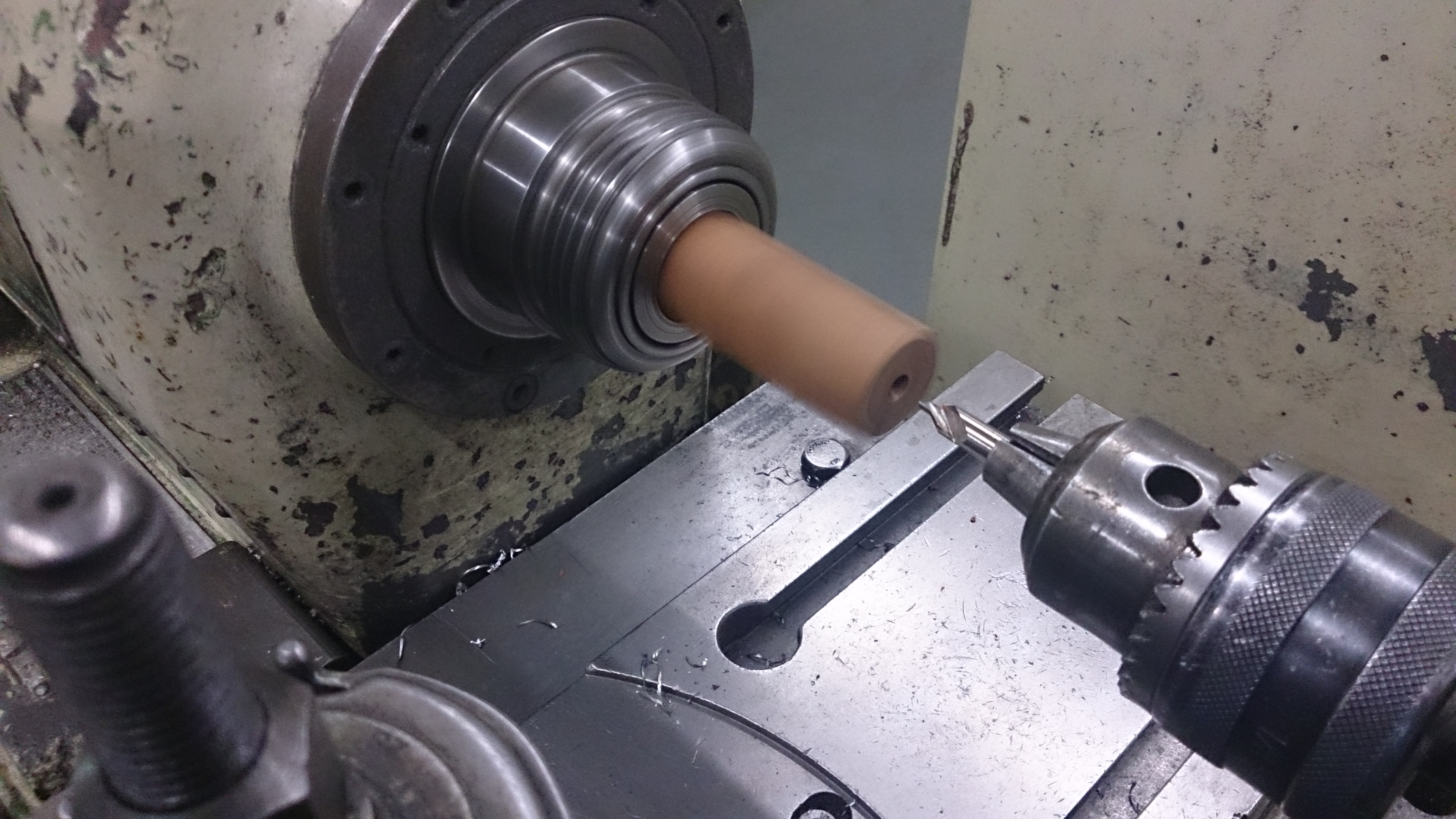

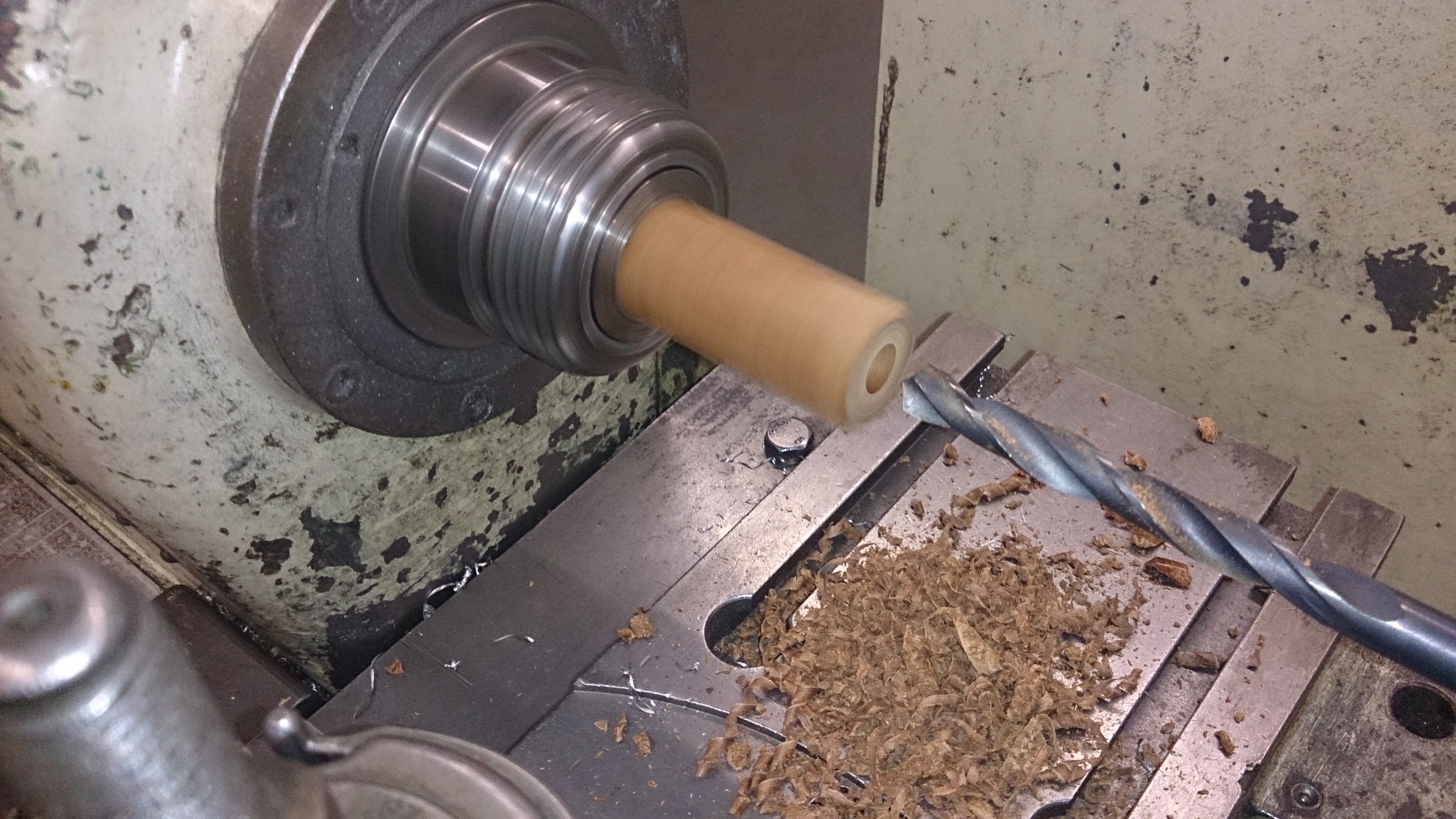

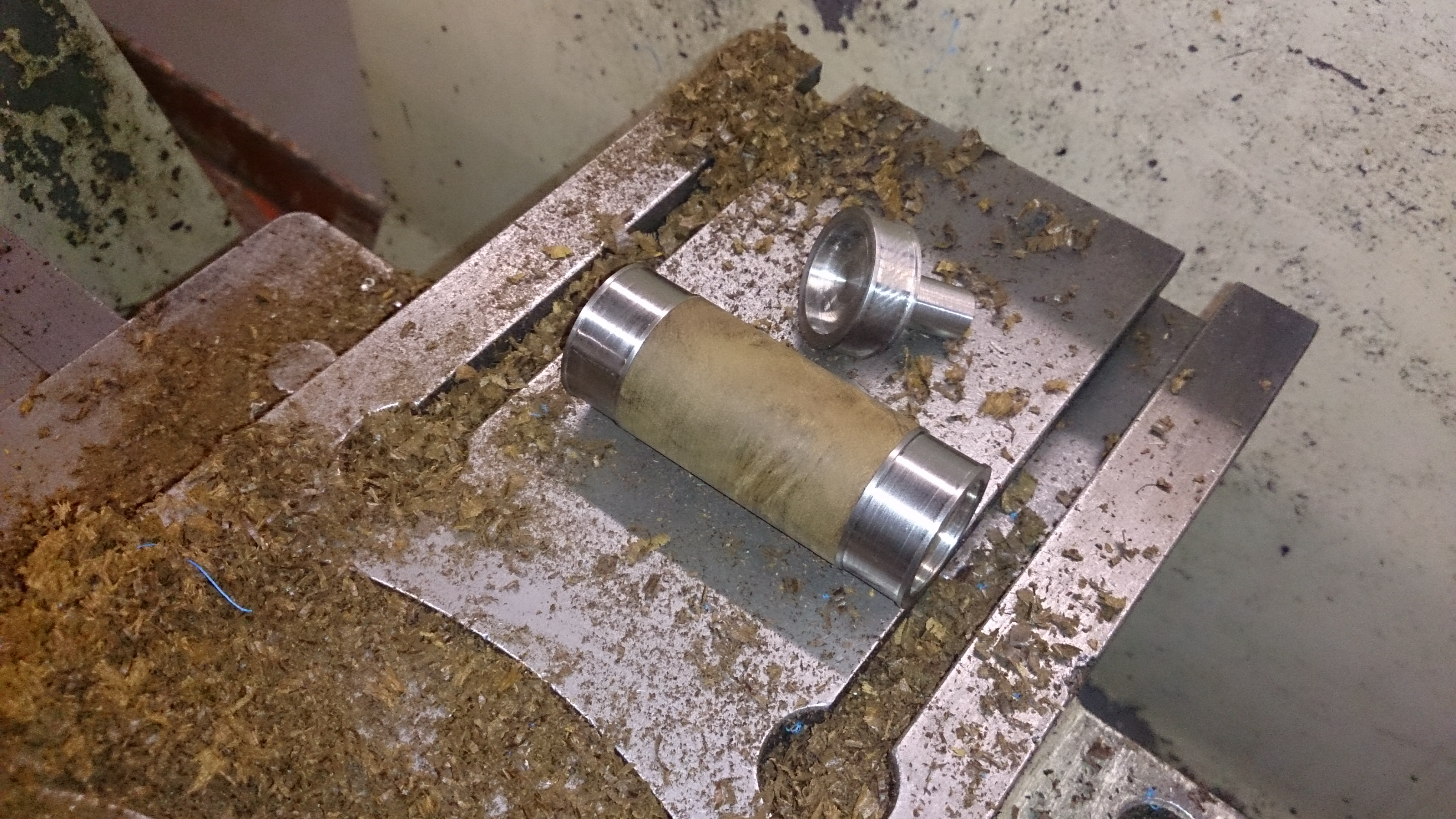

Der Insert wird aus zwei Teilen gemacht - Ausenteil und innenteil. Die kann man aus zwei verschiedenen Holzarten kombinieren. Der Ausenteil wird auf 25 mm gedreht und auf den Dürchmesser von 16-er RH aufgebohrt. an beiden Enden wird der konisch abgedreht, damit die Titanbeschläge ohne Luft darauf passen. Zum Schluss wird das Teil einerseits abgeschliffen. So, jetzt zum innenteil......

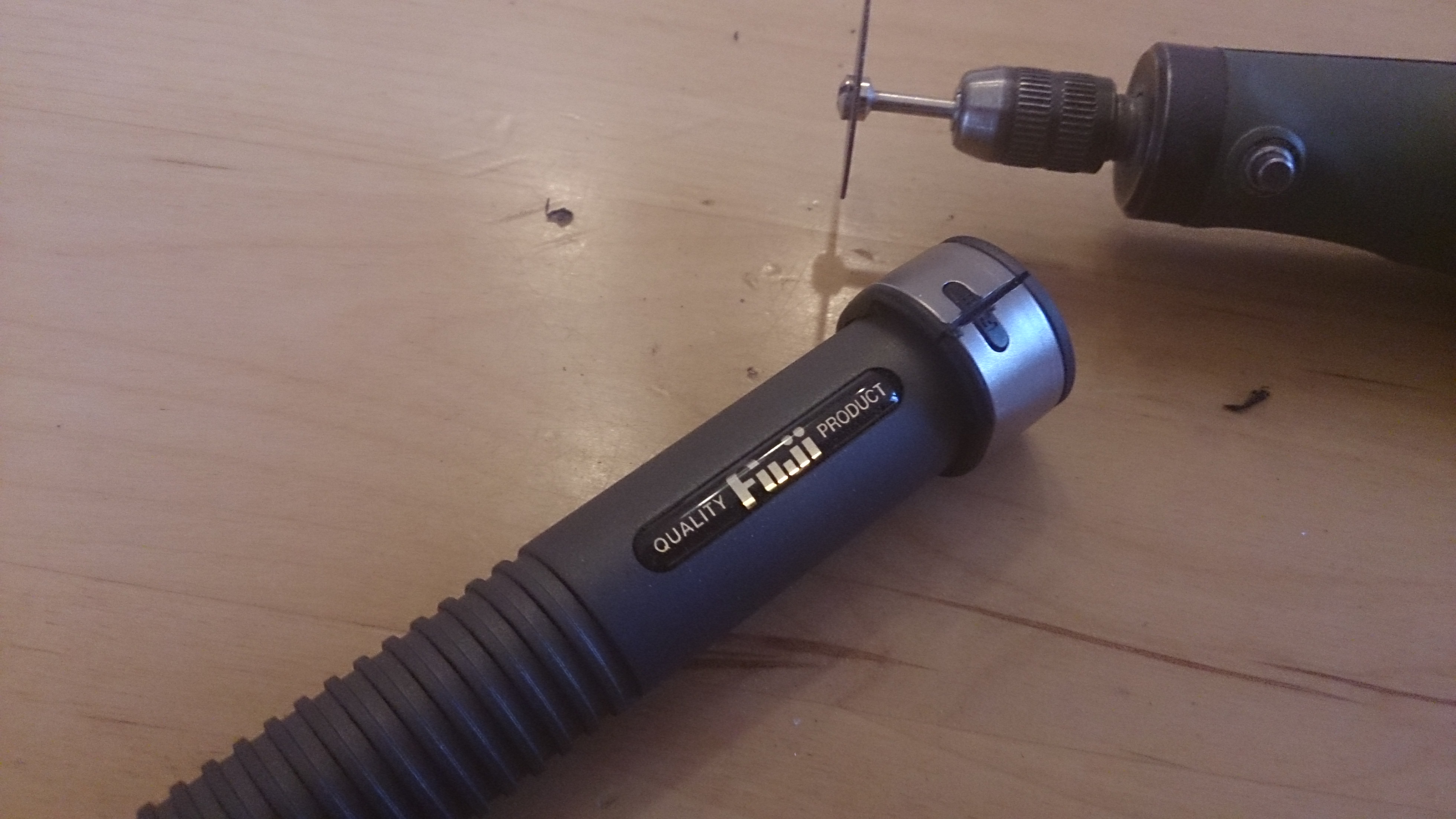

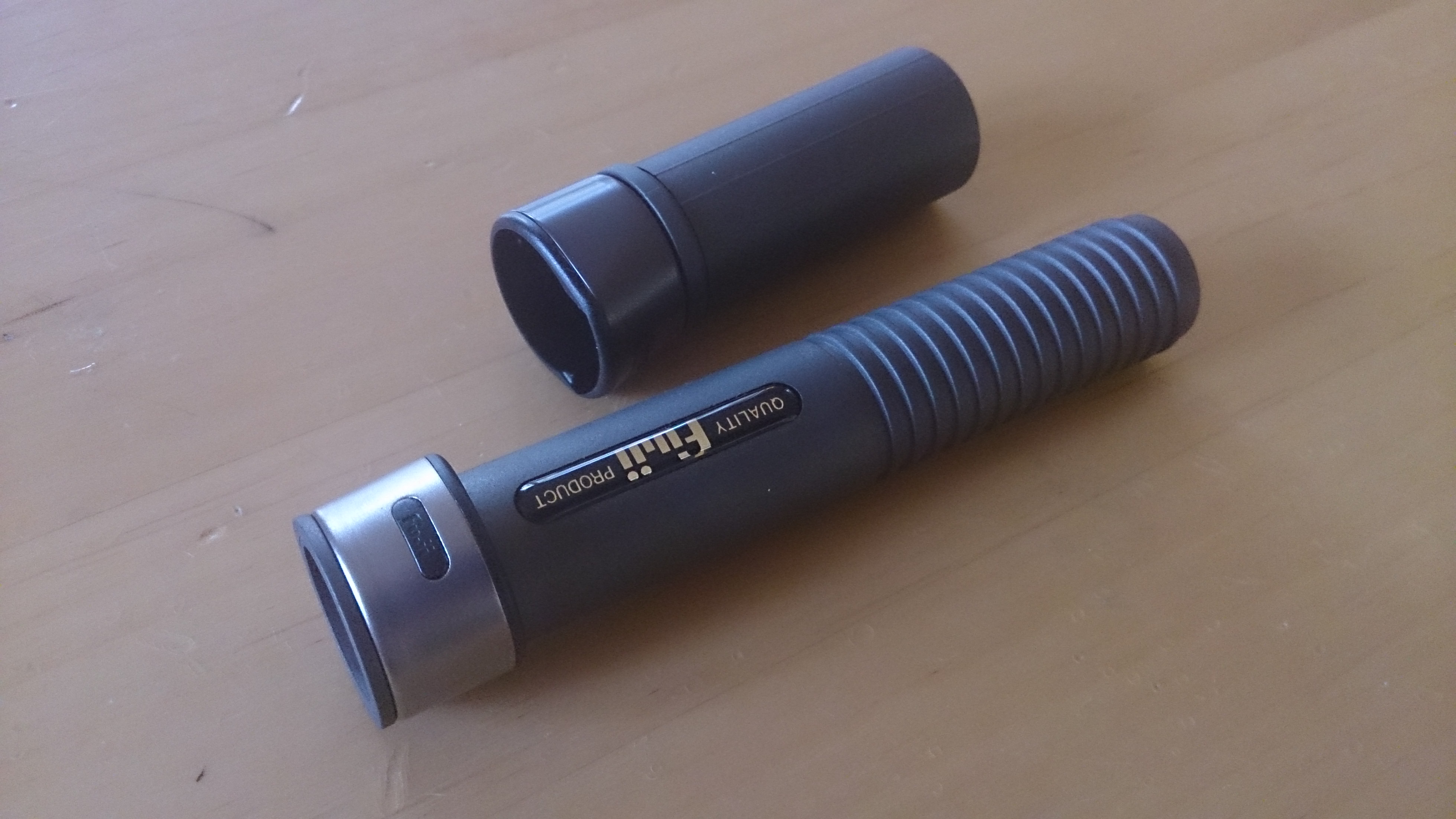

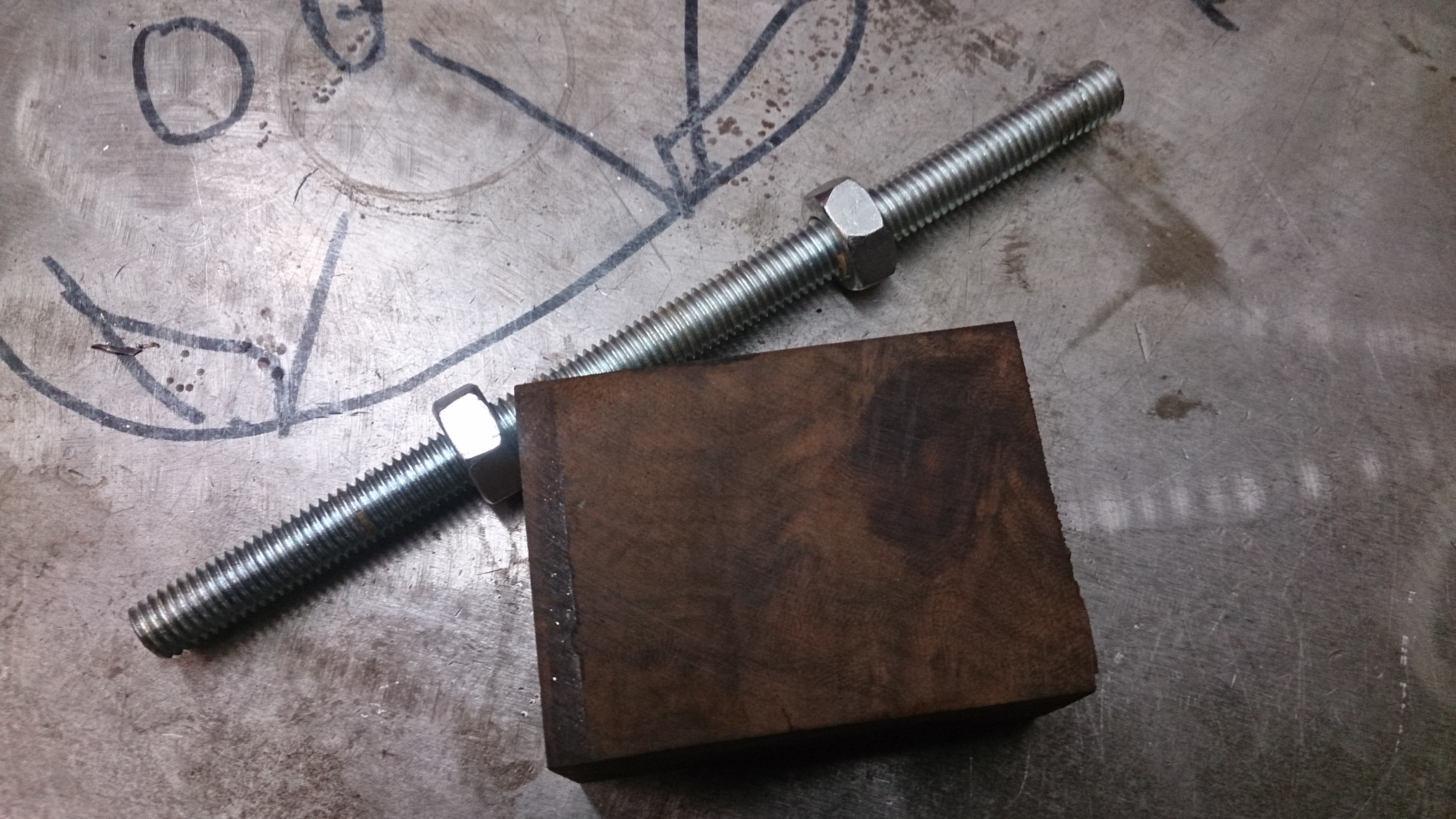

Das Holzstück wird auf die Größe von dem Fuji DPS 16 abgedreht.
Der Rest ist eigentlich ist aus den Bildern klar.
ogimann hat diese Bilder (verkleinerte Versionen) angehängt:


|
|
