Tutorial - VSS-Ausschnitt übertragen

Zitatantwort auf diesen Beitrag erstellen

Einige wollten wissen wie ich den VSS-Ausschnitt in die Birkenrinde bekommen habe. Zur Veranschaulichung und aus Mangel an fertigen Birkenrohlingen hab ich hier Duplon genommen.

Damit das Stück später zum Rollenhalter passt, müsst ihr den Innen- und Außendurchmesser des neuen Griffs an ein Formstück für einen VSS anpassen. Beim Außendurchmesser ist nur der Bereich des Ausschnitts wichtig.
Hier aber sehr genau arbeiten, sonst rächt sich unsaubere Arbeit später. Der Rest kann beliebig geformt werden.

Den Innendurchmesser könnt ihr mit Holzraspeln, Forstnerbohrern etc. auf das passende Maß bringen. Den perfekten Weg hab ich noch nicht gefunden. Bei meinen Stücken war daher immer Improvisation gefragt.
Ich werde noch ein ausführliches Tutorial zum Thema Birkenrinde erstellen. Bis dahin hab ich dann hoffentlich auch die passenden Werkzeuge zusammen.

Hier beziehe ich mich also erstmal nur auf den Ausschnitt.

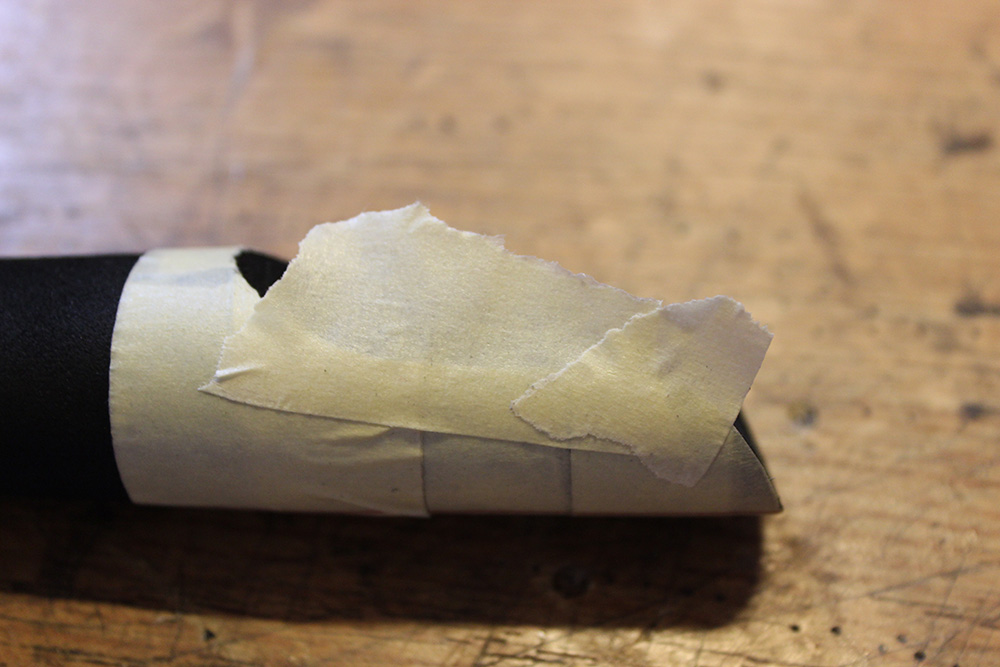

1. Klebeband um das Formstück wickeln.
2. Mir einem Skalpell und einer frischen Klinge vorsichtig von innen an der Kante langschneiden. Unsaubere Bereiche dann mit einer Schere nacharbeiten.
Ist ein Bereich misslungen, neues Klebeband drauf und nochmal schneiden.
3. Jetzt auf beiden Stücken eine gerade Linie ziehen. Die braucht ihr damit der Ausschnitt später auch gerade am neuen Griff sitzt. Ich benutze dafür eine Anzeichenhilfe für Kreuzwicklungen.
4. Den dünnen Steg durchtrennen.
5.Das Klebeband vorsichtig abnehmen und an den Linien ausgerichtet auf den neuen Griff kleben. Bei mir überlappt der dünnen Steg etwas, sollte euch nicht passieren.
Wenn doch, passen die Maße des Formstücks und des neuen Griffs nicht perfekt zusammen. Also vorher möglichst genau arbeiten.

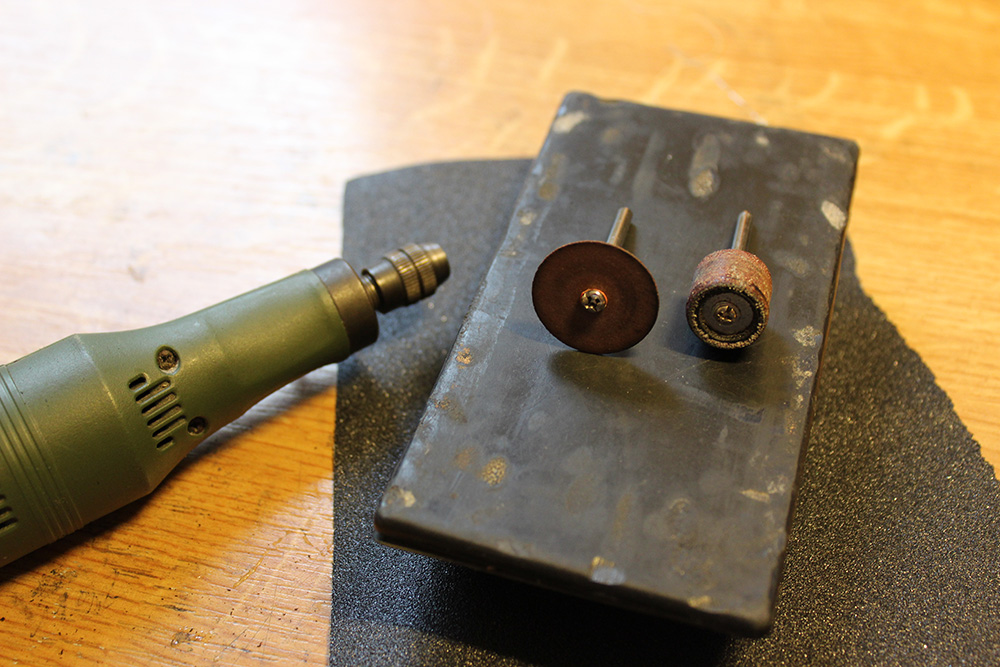

6. Den Ausschnitt könnt ihr jetzt langsam mit entsprechenden Werkzeugen ausarbeiten. Auf dem Bild seht ihr mein Setup für Birkenrinde.
7. So sollte es dann aussehen.

Viel Spaß beim Experimentieren!

Ein interessanter link zum Schluss.
Um den Auschnitt in Duplonstücke zu machen, hab ich im Netz eine gute Anleitung gefunden.
Selber noch nicht getestet, sieht aber gut aus. klick

.

Pendergast hat diese Bilder (verkleinerte Versionen) angehängt:

__________________
Grüße
Oli/Pendergast

Dieser Beitrag wurde 3 mal editiert, zum letzten Mal von Pendergast: 24.10.2014 16:04.

24.10.2014 15:58

Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.

Pendergast

Dabei seit: 07.05.2009
Beiträge: 1.156
Herkunft: Bodensee

Themenstarter Thema begonnen von Pendergast

...

Pendergast hat diese Bilder (verkleinerte Versionen) angehängt:

__________________
Grüße
Oli/Pendergast

24.10.2014 16:00

Lotto

User

Dabei seit: 21.03.2012
Beiträge: 313
Herkunft: Småland / Schweden

RE: Tutorial - VSS-Ausschnitt übertragen

Hej Oli,
supertolle Anleitung

Auch der Link ist super.

Vielen Dank,Lotto

24.10.2014 16:41

Nehmen Sie Lotto in Ihre Freundesliste auf

ingma

User

Dabei seit: 12.01.2008
Beiträge: 650
Herkunft: wien,1160

GEIL, GEIL

__________________
mit Petri Heil ingma

24.10.2014 16:42

Nehmen Sie ingma in Ihre Freundesliste auf

BigPaco

Dabei seit: 27.12.2009
Beiträge: 3.050
Herkunft: Münsterland

Schnittmuster im Rutenbau..., auch nicht schlecht!

Gruß

Rainer

24.10.2014 16:51

Nehmen Sie BigPaco in Ihre Freundesliste auf

Joe
User

Dabei seit: 14.01.2012
Beiträge: 199

Vielen lieben Dank Olli.
Super Sache ist das!

Viele Grüße

24.10.2014 16:53

Nehmen Sie Joe in Ihre Freundesliste auf

Rich Bitch
User

Dabei seit: 14.12.2008
Beiträge: 412

Hi oli,

Sau cool. Vielen Dank.

__________________
Grüße

Maxi alias BSO-Customrods

24.10.2014 18:07

Nehmen Sie Rich Bitch in Ihre Freundesliste auf

denny71

User

Dabei seit: 19.01.2014
Beiträge: 566
Herkunft: Zehdenick, jetzt Konstanz

wie einfach Manchmal die Lösung seien kann.

...ich bin begeistert!!!!!

Oli.

__________________
Grüße Denny

...wer fängt hat recht.

24.10.2014 18:14

Nehmen Sie denny71 in Ihre Freundesliste auf

Joe
User

Dabei seit: 14.01.2012
Beiträge: 199

Hi Oli,

eine Frage noch zu dem Birkenrinderohling: Du hast den auch ganz normal mit Holzleim verklebt? Habe da irgendwie Bedenken, dass der beim Ausschneiden auseinanderfällt.

Grüße

25.10.2014 12:32

Pendergast

Dabei seit: 07.05.2009
Beiträge: 1.156
Herkunft: Bodensee

Themenstarter Thema begonnen von Pendergast

Hi Joe,

ich benutze Ponal Wasserfest. Birkenrinde reißt aber nicht an den Klebestellen, sondern in sich selbst. Sie besteht aus sehr vielen dünnen Lagen. Risse kann man mit 5-Min Epoxy füllen und dann von Hand zusammendrücken.
