Hallo,

schon längere Zeit wollte ich mir eine neue Rutenbindebank bauen. Die Anforderungen waren, dass ich sie mal eben anheben und umherräumen kann und ich wollte gerne einen regelbaren Lackiermotor. Beim Lackauftrag gerne etwas schneller, beim Trocknen dann langsamer.
Die alte Wickelbank war eher ein statisches Möbel, gebaut aus Faserplatten und Skaterollen, aber über die Jahre immer funktionell.
Durch Zufall kam ich an ein spezielles Aluprofil, von dem ich überzeugt war, das Pacbays Aufnahmefutter passen sollte. Das lag schon geraume Zeit im Schrank. Als das sichergestellt war, habe ich noch Blankführungen aus gleichem Hause bestellt. Für die Garnführung habe ich eine Linearführung montiert, die sich insgesamt über die Länge der Bank verschieben lässt. Garnrollen und Garnbremsen sind auf darauf gleitenden Linearlagern montiert. Ich hab zwar schon mehrfach Motorregelungen für Getriebemotore gebaut, im Netz, beim Chinamann fand ich dann aber eine Motorregelung , die nebem einem Ein/Ausschalter und Drehpoti noch ein Display aufweisst, wo die prozentual zur Eingangsspannung abgerufene Spannung angezeigt wird, das fand ich ganz nett. Der Lackiermotor läuft gegen die Wickelrichtung, im Antriebsrad befindet sich ein Freilauflager, so kann ich den Blank bei ausgeschalteten Motor auch drehen und wickeln, wenn der Riemen gespannt ist und Dank des Motors haben wir dann eine Rücklaufsperre. So kann man jederzeit innerhalb einer Wicklung mal aussetzen. Ich werde die Bank noch um einen schneller drehenden Getriebemotor ergänzen, der am selben Riementrieb und auch gegen den Freilauf dreht. Zwischen den Motoren möchte ich umschalten können.
Bei der alten Bank hatte ich einen Nähmotor, aber hier sollte nun alles mit einem 15 V Netzteil betrieben werden.

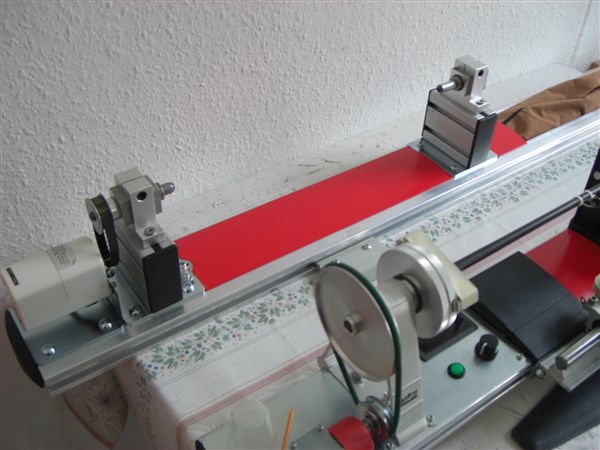

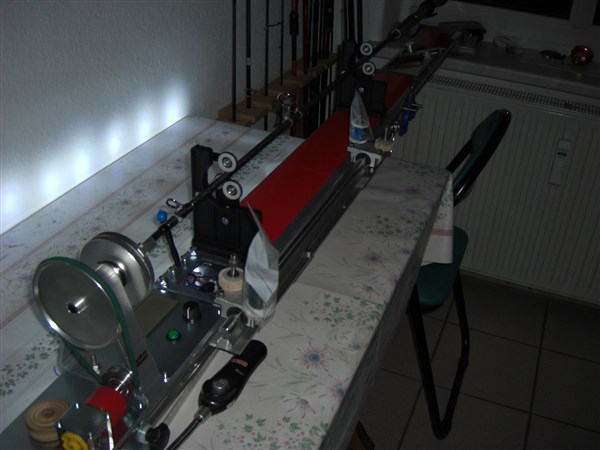

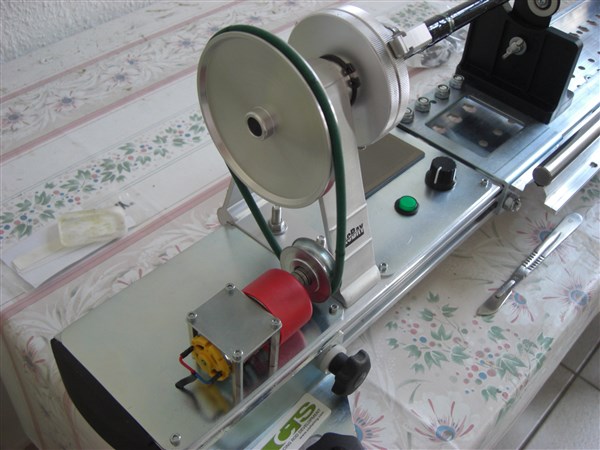

habitealemagne hat diese Bilder (verkleinerte Versionen) angehängt:

__________________
Sie sollten nicht alles glauben, was Sie denken.

31.01.2015 19:05

Nehmen Sie habitealemagne in Ihre Freundesliste auf

Der Betreiber des Rutenbauforums distanziert sich ausdrücklich vom Inhalt dieses threads. Für dessen Inhalt ist alleine der Verfasser verantwortlich.
Sollte dieser Beitrag Ihre Rechte verletzten so informieren Sie diesen bitte.

BigPaco

Dabei seit: 27.12.2009
Beiträge: 3.051
Herkunft: Münsterland

Das sind wieder die Momente in denen ich mir selbst in den Allerwertesten beißen könnte, dass ich NIE! im Physikunterricht aufgepasst habe...

Geschweige, dass ich nun wüsste was ein Linearlager ist oder ein Freilauflager

Geiles Teil!!!

Fehlt nur noch das Flutlicht großes Grinsen

Wo hast Du denn das ganze Geraffel aufgetan??

Gruß
Rainer

31.01.2015 20:24

Nehmen Sie BigPaco in Ihre Freundesliste auf

hjb66

User

Dabei seit: 30.03.2012
Beiträge: 1.562
Herkunft: Oberwesel

Hi,schönes Teil.

Steht bei mir in naher Zukunft auch an,die Teile liegen auch schon ein halbes Jahr bei mir rum.

__________________
08/15 zählt nicht

31.01.2015 20:46

Nehmen Sie hjb66 in Ihre Freundesliste auf

habitealemagne

Moderator

Dabei seit: 01.03.2008
Beiträge: 4.276

Themenstarter Thema begonnen von habitealemagne

Naja wegen dem Licht, da bin ich gerade drann. Da die ganze Bank auf Füssen steht und somit etwa 25mm über dar Tischplatte "schwebt", damit man mal unterhersaugen kann, dachte ich daran, superhelle LED zu verbauen. Die sollen dann nach unten, oder nach hinten aus dem Profil leuchten. Ich könnte mir vorstellen, dass genug Licht an der weißen Wand reflektiert, um etwas bei der Arbeit zu sehen. Zudem wär das Licht indirekt und würde somit nicht blenden. Das Profil kann später je nach Bedarf, von oben mit deckeln verschlossen werden. Ich hab jetz mal ein 15V Laptopnetzteil, mit 4 Ampere bestellt und noch ein bischen Bastelkram.

Der Freilauf funktioniert im Grunde wie früher Fahrräder ohne Gangschaltung. In eine Richtung nimmt man mit (Lager sperrt), in die andere Richtung dreht man frei.

Linearlager, das ist das Ding, wo meine Spule drauf montiert ist. Das kann ich dann auf dem Gestänge gelagert hin und her gleiten lassen. Das Komplette Gestänge selbst kann ich fast über die ganze Länge der Bank verschieben. Sowas benutzt man für Vorschübe in Dreh oder Fräsbanken , halt so CNC Zeug.

Alles gekauft, bei ihbäh. Nur das Profil nicht und die Bleche.

__________________
Sie sollten nicht alles glauben, was Sie denken.

31.01.2015 20:58

Moxnox Moxnox ist männlich

User

Dabei seit: 07.01.2015
Beiträge: 208

Wow, top Gerät!
Darf man fragen was für nen Anschaffungswiderstand (€) man überwinden muss?
Ich hab bisher geplant meine in Holz zu bauen, aber verschiedene Bänke aus Aluprofilen seh ich immer wieder und muss sagen die sind schon sehr chic.

31.01.2015 21:26

Nehmen Sie Moxnox in Ihre Freundesliste auf

habitealemagne

Moderator

Dabei seit: 01.03.2008
Beiträge: 4.276

Themenstarter Thema begonnen von habitealemagne

Naja den zu überwindenden Anschaffungswiderstand in € zu beziffern, ist nicht ganz einfach. Die Pacbay Teile, die kann man bei T 24 nachschauen. Die Rollen an den Auflagen hab ich gleich gegen leichtlaufende getauscht.
http://www.ebay.de/itm/DC-6-30V-12V-24V-...=item5b02352ba8
http://www.ebay.de/itm/Linearlager-16mm-...=item3f3cde1f98
http://www.ebay.de/itm/Linearfuhrung-Sup...=item418363dda3
Dann habe ich noch einen MFA Getriebemotor , dafür ein Paar Lager und eine Riemenscheibe.
Ein Paar Bleche und Schrauben, Winkel und Nutensteine, Abstandhalter, paar Sterngriffschrauben und Muttern. Dann ist ein passendes Profil nötig gewesen.Dann ein wenig Fleiß. Die alte Bank war auch aus Holz, ist auf den letzten zwei Fotos, die sind zwei Wochen alt.
Naja ganz fertig bin ich noch nicht.

__________________
Sie sollten nicht alles glauben, was Sie denken.

31.01.2015 22:35

Moxnox Moxnox ist männlich

User

Dabei seit: 07.01.2015
Beiträge: 208

Der Motorregler ist sogar ein richtiger FU mit Pulsweitenmodulation. Ich dachte du nutzt wirklich einen regelbaren Widerstand.
Wenn ich mir das Angebot von dem Ebay-Händler mit dem Linearlager anschau dann glaub ich, dass man da noch auf die eine oder andere Idee kommen kann. Ich hätte nicht gedacht, dass so Feinmechanikzeug so günstig zu haben ist. Danke für die Links!
Ich wart ja nur drauf, dass einer eine CNC-Wickelbank baut und sich dann ein drittes Hobby suchen muss, weil er auf einmal wieder zuviel Zeit hat

02.02.2015 00:00

BigPaco

Dabei seit: 27.12.2009
Beiträge: 3.051
Herkunft: Münsterland

Ich habe schon Wickelbänke aus nem 3D-Drucker gesehen...

02.02.2015 00:03

Klementz Klementz ist männlich

User

Dabei seit: 25.02.2013
Beiträge: 112

Na wenn das nicht mein Deluxe Chuck ist ! Augenzwinkern

oder irre ich mich ?????

Da hast was feines gebastelt

Gruß Klementz

02.02.2015 01:35

Nehmen Sie Klementz in Ihre Freundesliste auf

Blauzahn

User

Dabei seit: 26.12.2008
Beiträge: 737
Herkunft: Zwickau

Starkes Teil René und saubere Arbeit.

Da hast du einigen, einschl. mir wieder etwas "in den Kopf gepflanzt" fröhlich

__________________
Ein "Glück Auf" aus Sachsen,
René

www.flyrods.de

02.02.2015 07:21

Nehmen Sie Blauzahn in Ihre Freundesliste auf

MadMax MadMax ist männlich

User

Dabei seit: 31.12.2012
Beiträge: 379
Herkunft: wien

Zitat:

Original von Klementz
Na wenn das nicht mein Deluxe Chuck ist ! Augenzwinkern

oder irre ich mich ?????

Da hast was feines gebastelt

Gruß Klementz

du irrst dich,weil den hast du mir verkauft.

__________________
Gruss.Gery

02.02.2015 18:02

Nehmen Sie MadMax in Ihre Freundesliste auf

sepp73

User

Dabei seit: 30.03.2011
Beiträge: 5.742
Herkunft: Fridolfing/Bayern

Auch von mir alle Achtung für die geile Maschine. Bin auch schon ne Zeitlang am überlegen, wie ich meine PacBay etwas komfortabler aufrüsten könnte, solang ich aber keinen festen Platz dafür hab ist das eh müssig...
Gruss, Sepp

__________________
Nach verwirrt

kommt hoffentlich

03.02.2015 13:38

Nehmen Sie sepp73 in Ihre Freundesliste auf

chrischan chrischan ist männlich

User

Dabei seit: 24.02.2010
Beiträge: 474
Herkunft: Berlin

Zitat:

Original von habitealemagne
Die Pacbay Teile, die kann man bei T 24 nachschauen. Die Rollen an den Auflagen hab ich gleich gegen leichtlaufende getauscht.

Hi, hast Du hierzu die bei Karl erhältlichen Rollen verwendet oder welche kannst Du für den Umbau empfehlen?

Beste Grüße
Christian

12.02.2015 18:03

Nehmen Sie chrischan in Ihre Freundesliste auf

habitealemagne

Moderator

Dabei seit: 01.03.2008
Beiträge: 4.276

Themenstarter Thema begonnen von habitealemagne

Tach,

ja so ist es. Aber die Rollen hab ich schon so lange, da weiß ich nicht, ob Karl jetzt noch die gleichen hat. Wobei die etwas größer sind, als die verbauten. Da ist mir dann bei schnellem drehen schon mal der Blank rausgeflutscht. Aber die Bank wird eh noch erweitert, ich hab da schon leicht verrückte Ideen.

__________________
Sie sollten nicht alles glauben, was Sie denken.

12.02.2015 20:02

chrischan chrischan ist männlich

User

Dabei seit: 24.02.2010
Beiträge: 474
Herkunft: Berlin

Besten Dank!

Zitat:

Original von habitealemagne
Tach,

ja so ist es. Aber die Rollen hab ich schon so lange, da weiß ich nicht, ob Karl jetzt noch die gleichen hat. Wobei die etwas größer sind, als die verbauten. Da ist mir dann bei schnellem drehen schon mal der Blank rausgeflutscht. Aber die Bank wird eh noch erweitert, ich hab da schon leicht verrückte Ideen.

Genau aus diesem Grund wollte ich eigentlich die originalen Rollen ersetzen.

naja mal schauen...

12.02.2015 20:15

habitealemagne

Moderator

Dabei seit: 01.03.2008
Beiträge: 4.276

Themenstarter Thema begonnen von habitealemagne

Naja nicht wirklich schlimm. Man kann ja auch das Blech ersetzen und/oder die Rollen etwas auseinandersetzen.

__________________
Sie sollten nicht alles glauben, was Sie denken.

12.02.2015 20:18

habitealemagne

Moderator

Dabei seit: 01.03.2008
Beiträge: 4.276

Themenstarter Thema begonnen von habitealemagne

Tach,

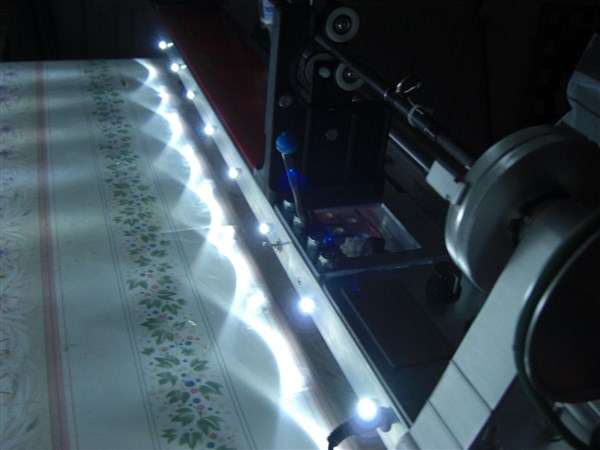

so jetz hab ich so bischen Lichtdingens drangeschraubt. Ist leider nicht ganz so, wie ich es mir vorgestellt habe, aber witzig ist es schon. Aber ich hab ja noch so einige Ideen. Paar Deckel hab ich auch auf das Profil montiert.

habitealemagne hat diese Bilder (verkleinerte Versionen) angehängt:

__________________
Sie sollten nicht alles glauben, was Sie denken.

14.02.2015 18:54

habitealemagne

Moderator

Dabei seit: 01.03.2008
Beiträge: 4.276

Themenstarter Thema begonnen von habitealemagne

Tach,

jetzt bau ich mir noch eine Griffdrexelbank, dann hab ich das nicht auf einer Maschine, wie ich es eigentlich vorher wollte. Mal schauen, wie ich da die Futter adaptiere.

habitealemagne hat dieses Bild (verkleinerte Version) angehängt:

__________________
Sie sollten nicht alles glauben, was Sie denken.

01.03.2015 19:53

chrischan chrischan ist männlich

User

Dabei seit: 24.02.2010
Beiträge: 474
Herkunft: Berlin

Hi,
sieht super aus !

Hast Du die beiden Lagerböcke ebenfalls über die weiter oben beschriebene Ebayadresse erstanden? Sind sie absolut "spielfrei"?

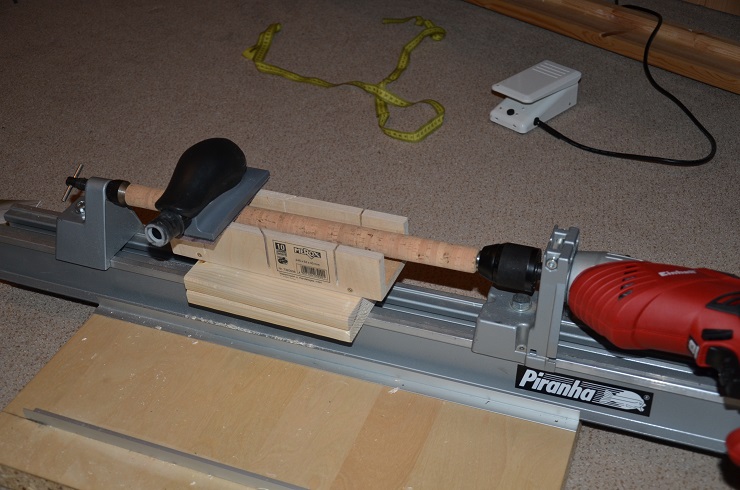

Was beabsichtigst Du denn für Futter anzubringen? Von Wolfcraft gibt es relativ günstige Spannfutter für Bohrmaschinen. Auf der anderen Seite würde sich dann eine freidrehende
Zentrierspitze oder eben ein zweites Futter gut machen.

Meine Lösung sieht wie folgt aus:
Für 18€ lohnte sich hier kein Eigenbau und eine Werkzeugführungsschiene war auch noch dabei.
Leider gehört das Fußpedal zur Wickelbank - da sehe ich bei Dir mit dem Nähmaschinenmotor einen klaren Vorteil und wahrscheinlich ist Dein Motor auch "mehrfamilienhaustauglicher".

chrischan hat dieses Bild (verkleinerte Version) angehängt:
